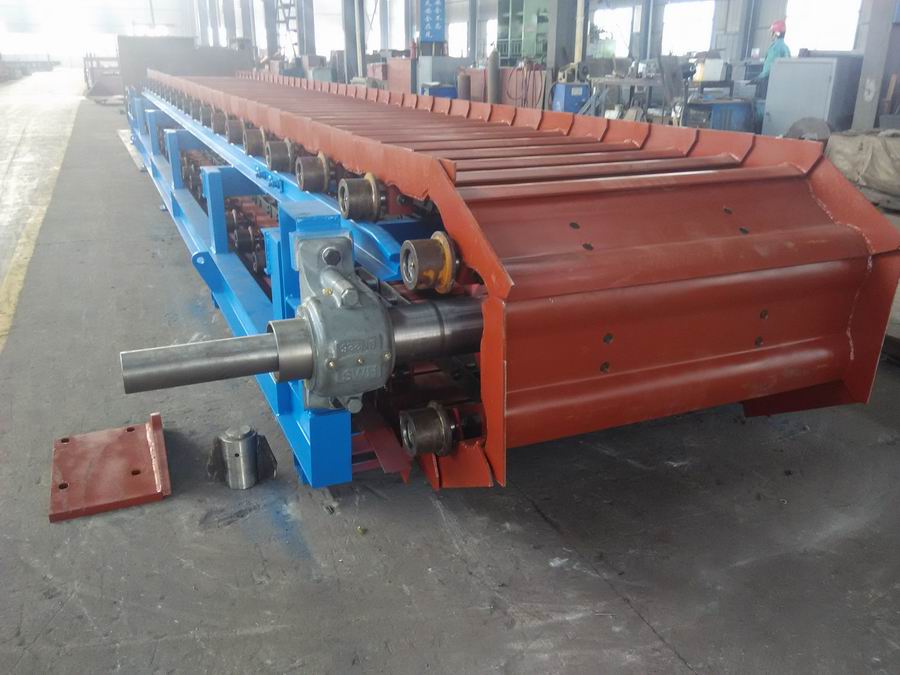

bl1000×14500鳞板输送机技术文本型号 - bl1000×14500输送能力 - 60最大入料粒度 ≤250速度(额定能力下) - ～0.1m/s水平中心距离 - 14500mm鳞板 (描述) 板厚 - 5 mm材料 16mn料斗宽度 - 1000mm链型式 (描述) 合金结构钢双排链链节距 - 320mm材料 - 40cr头尾轮 - ...头尾轮材料 (描述) zg310-570头部轴承 - 22222ca/w33尾部轴承 - 22214ca/w33传动装置 - ...电机 - y112m-4-4kw减速机 - dfy250-500 速比 500联轴器 类型 zl9设备总重 - ～8550kgbl系列鳞板输送机说明书一、简介：鳞板输送机是板式输送机的一种结构形式，输送温度较高的物料及块状物料的设备之一，它由于采用金属板或铸铁板作槽体，故可以运送高温的的物料（温度可达250°），可承受一定的冲击力。同时，由于它的牵引链的牵引力，因此，承载能力大，输送距离长。功率消耗小等优点，是建材、电力等行业输送高温物料的理想设备。可根据现场要求配备变频调速，可以方便的调节输送量，以便于和工艺匹配。二、设备型号和技术参数设备型号   输送能力m3/h 物料粒度mm 运行速度m/s 输送长度m 电机型号 减速机型号三、设备的结构：鳞板式输送机的基本结构由主传动装置、驱动装置、运转装置、机架、螺旋涨紧装置等组成。四、工作原理：传动装置的电动机经由减速机、联轴器带动主驱动轴旋转，两个主动链轮带动两边链条，输送机的鳞板重叠的固定在两边的链条上，鳞板上的托轮通过机架上的导轨导向，通过链条的传动将鳞板上的物料输送到卸料处。五、设备的安装：1、鳞板输送机安装时先将中间支架上的上支撑板卸下，然后用导轨压板以及螺栓组件等把上导轨压紧，并按要求调整导轨，最后把支撑板与支架焊接。2、下导轨与中间支架待整机安装调准后，按要求现场焊接。3、全机安装后，中心线的不直度应小于2mm（0-10米），3mm（10-30米），4mm（30-50米）。4、左右两导轨的高低差应小于2mm。5、牵引链条安装时应对中，料斗在链条安装后安装，并注意料斗方向。6、为防尘需要卸料端应配除尘设备。六、试运转：1、试机前应仔细检查各紧固件是否牢固，链之间的调节装置灵活可靠，2、手动转动电机数周，应转动自如。3、启动输送机，检查每个滚子都应该能转动，各部行走自如，震动在允许范围之内，无异常响声。4、空载运行30分钟，各轴承部位温度不超过60°5、两边链条行走头部，涨紧力相对平衡。电话：13962789726
