立式弯水管锅炉的结构特点是:炉胆内装有内弯水管,增加了辐射受热面积。但由于炉胆水冷程度较大,炉温相应降低,因此,一般适于烧优质煤。如在炉内加砌耐火砖,保持炉膛较高温度也可烧较差煤种。水循环较好, 凡被烟气冲刷的部位都有水冷却, 整个结构弹性好。燃烧部分采用双层炉排燃烧室，升温、升压快，对未燃尽气体经过二次燃烧，起到燃烧充分，消烟、除尘的作用。

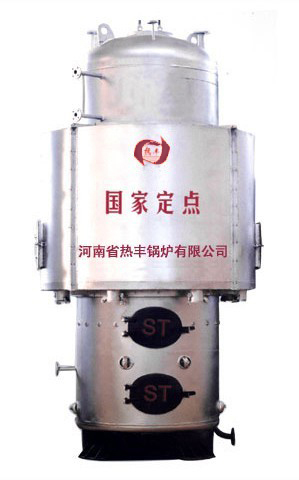

lsc型双排反烧环保蒸汽锅炉主要特点：
1、 锅炉型式为立式锅壳锅炉、利用新型反烧技术，将烟尘处理在渣池内。
本型双排反烧环保蒸汽锅炉出厂时由三大部分组成；锅炉主体、烟风道、管路系统，其中前两部分已在厂内制造完毕，运至现场组装即可。可大大缩短安装周期，且可保证产品质量。
2   设计性能先进。
该双排反烧环保蒸汽锅炉主要受热面管采用20#低中压锅炉用无缝钢管，每一层均有6~8°的水平夹角，便于更好的水循环。具有结构合理、紧凑，钢材耗量低，使锅炉性能、重量、结构尺寸与国内同容量产品相比具有明显的先进性。该锅炉通风合理，燃烧良好，煤种适强。可燃烟煤、贫煤和无烟煤。  燃烧室较大，消烟除尘效果良好。
3、水循环简单，受压部件结构合理，在保证水质的情下，可以安全运行。

双排反烧环保蒸汽锅炉工作过程：
      煤由人工投落在燃烧室内水炉排上，燃烧时落到条型炉排上。煤燃烧后产生的高温烟气，在燃尽室内和条型炉排上的高温火焰混合，经由燃尽室两侧进入对流受热面后到烟囱。烟尘经对流受热面冲刷后沉降在灰坑。

                                              lsc1-0.4/0.7-a双排反烧环保蒸汽锅炉技术参数

名称	单位	规格
额定蒸发量	t/h	1
额定工作压力	mpa	0.4、0.7
饱和蒸汽温度	℃	151、170
锅炉热效率	%	78
传热面积	m2	42、42
炉排面积	m2	1.13
设计煤种		ii类烟煤
参考重量	t	5.9、6.4
外形尺寸（直径×高）	m	2.0×4.6
