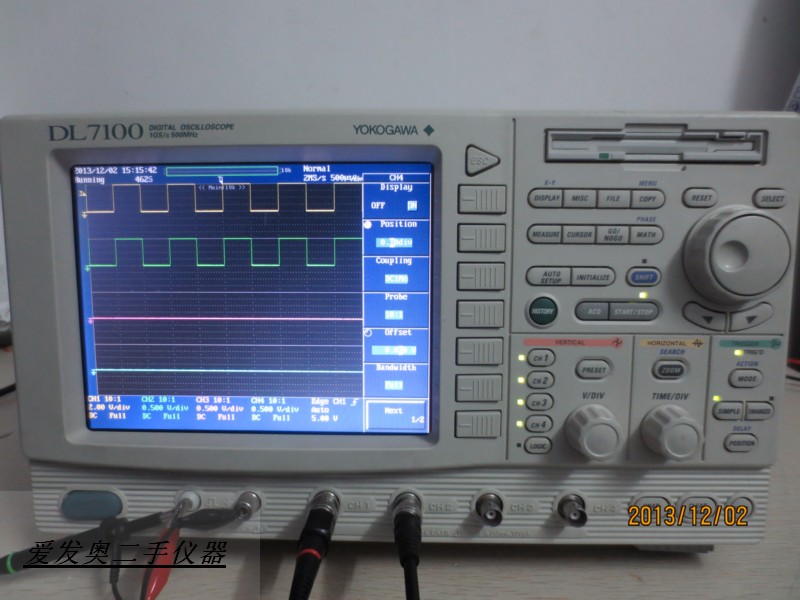

输入通道：模拟4（通道1-4），数字16（任选项） 最大采样速率：1gs/s(dl7100)
,2gs/s(dl7200)
频率特性：dc达500mhz
最大记录长度：8mw(701420型),2mw(701410型)
屏幕更新速率：
最大60hz(对1kw全点显示屏)
最大30hz(对1mw全点显示屏)
搜索功能：
边沿：搜索计数中的上升边或下降边
串行图形：自动搜索同步时钟或不同步时钟中长达64
bit串行数据的图形.
历史：边沿在“全显示模式”屏幕上设置波带范围，而当波形通过该范围(通过模式)或越过该范围(旁路模式)时，就被抽出并显示。 输入通道模拟4（通道1-4），数字16（任选项）最大采样速率1gs/s(dl7100) ,2gs/s(dl7200)频率特性dc达500mhz最大记录长度8mw(701420型),2mw(701410型)屏幕更新速率最大60hz(对1kw全点显示屏)最大30hz(对1mw全点显示屏)搜索功能边沿搜索计数中的上升边或下降边串行图形自动搜索同步时钟或不同步时钟中长达64 bit串行数据的图形.历史边沿在“全显示模式”屏幕上设置波带范围，而当波形通过该范围(通过模式)或越过该范围(旁路模式)时，就被抽出并显示。输入联结ac/dc/gnd/dc/50ω输入阻抗1mω±1.0%, 50ω±1.0%纵向灵敏度对1mω输入2mv/div至10v/div(1-2-5步)对50ω输入2mv/div至1v/div(1-2-5步)时间轴设置范围1ns/div至50s/div(对10kw或更长记录长度)1ns/div至5s/div(对1kw记录长度)dc精度±(8div的1.5%＋偏移电压精度)纵向分辨率8bit(每div24个最低有效位lsb)触发器类型边沿/a→b(n)/a延迟b/or/图形/脉冲宽度/tv/逻辑/外部触发器显示屏8.4吋彩色液晶显示lcd接口scsi,
gp-ib,串行(rs-232),centronics内置打印机(任选项)用宽度为112mm热敏纸的热敏行点打印机外型尺寸373(宽)×210.5(高)×306(深)mm(内置打印机盖球节和突出部除外) |
