| 455khz陶瓷谐振器的特性 | |||
| 2． 规格书编号：jzy20040335 | |||

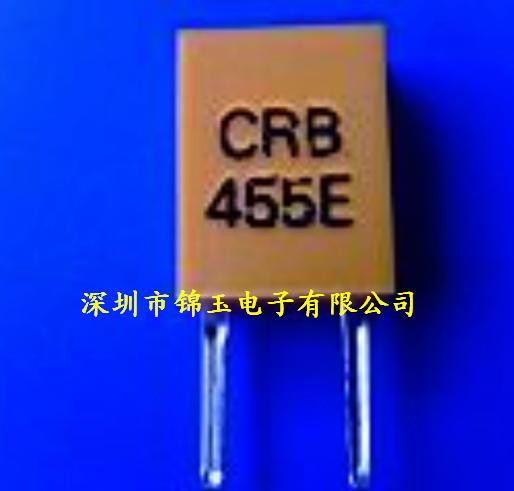

| 3． 产品型号：crb455e | |||
| 4． 电特性： | |||
| 4．1 谐振器频率精度：455±2khz | |||
| 4．2 谐振阻抗：20ωmax | |||
| 4．3 电容量：100pf±0.5% | |||
| 4．4 谐振频率温度稳定性： ±0.3%（-20℃ —— +80℃）max | |||
| 4．5 耐电压： 50v dc max | |||
| 4．6 输入最大电压：15vp-p max | |||
| 4．7 绝缘电阻：10mω（100v﹑ dc）max | |||
| 5． 测试条件 | |||
| 5．1 引出线拉力：负载1kg。 | |||
| 5．2 振动：600-3300hz 变频，振幅 1.5mm.小时。 | |||
| 5．3 跌落：随机抽样，将谐振器跌落于 30cm高水泥地面。 | |||
| 5．4 焊接：锡槽内锡液温度为 230℃ ±5℃，焊接时间为5 秒±0.5。 | |||
| 5．5 耐焊接温度：锡槽内锡液温度为 350℃±10℃，焊接时间为3 秒， | |||
| 谐振器引出线浸入锡液面至离外壳 2mm 处为极限，试验后恢复 | |||
| 1 小时再测量。 | |||
| 5．6 抵抗湿热度：温度40℃±2℃，湿度90%，时间为100 小时。 5．7 环境温度：-20—80℃。 | |||
| 5．8 贮存温度：-40—85℃。 | |||
| 5．9 测试结果：在以上的许可工作条件下测试，谐振器的频率可维 | |||
| 持在455khz ±2khz，且工作稳定正常。 | |||
| 5．10 产品老化率：±0.5% max。 | |||
| 6．测试电路：谐振频率按图所示的标准电路进行测试。 |
