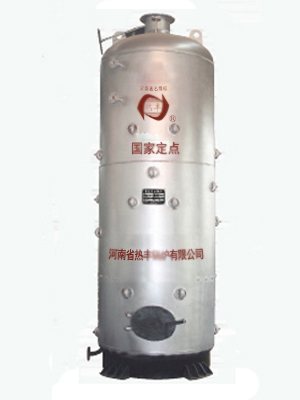

立式横水管燃煤蒸汽锅炉由外封头、锅筒、内封头、炉胆、横水管、冲天管、u型圈、锅炉底座等主要受压部件组成。锅炉炉排搁置在炉胆内u形下脚圈的上部 , 火焰直接冲刷炉胆和装在炉胆内的横水管受热。

燃煤蒸汽锅炉性能特点：

1、炉胆内部横水管采用φ89χ4.5优质无缝钢管，大口径横水管的应用，能够有效降低因锅炉使用时间长水垢造成的堵管等影响。 2、横水管纵横交错穿插，燃料煤从炉门投入，在炉排上燃烧，燃烧室高温烟气在上升过程中交错切割冲刷横水管，利于热量的吸收，增大受热面积，且含在烟气中的细小碳黑及灰尘被多层管束切割在炉排上又重新燃烧，节省燃料。 3、每排横水管中心线与水平线成9度角倾斜，这样有利于锅筒内部水的循环，加大了水的流速，利于热量交换，使锅内水温升高迅速。 4、该型锅炉自然拉风，无须鼓风机和引风机，节省投资成本。 5、结构紧凑，安装、操作、维修方便，可整体搬运，适合流动性的单位使用。
6、用蒸汽加热浴池、食品、取暖、蒸饭等，压力表刻度严格控制在设计压力内，工作压力任何时候不得超压运转。

本蒸汽锅炉适用范围:
可用于纺织、印染、造纸、食品、橡胶、塑料、化工、医药、钢铁、冶金等工业产品加工工艺过程所需蒸汽，并可供企业、机关、宾馆、学校、餐饮、服务性等行业的取暖、洗浴、空调及生活热水。

服务承诺：自设备安装调试合格后受压部件质保1年，终身维修，保修期内对非人为故障（设备本身缺陷导致的各种故障）本公司负责免费保修，更换损坏的零部件，超过保修期或人为损坏，仍负责设备的维修与指导，对修理、更换的零部件只收取成本费。质量保证期满后负责终身维修。
