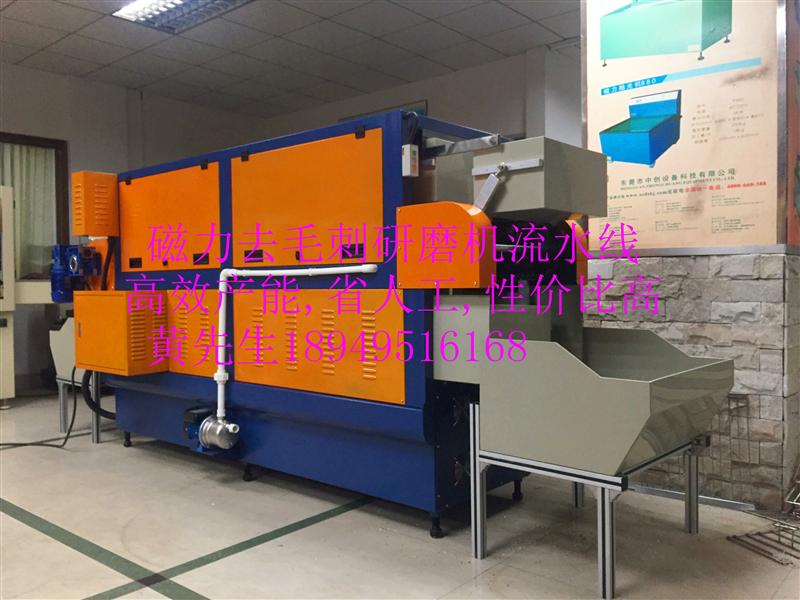

中创全自动流水线式磁力研磨机z4-24，以传统磁力研磨机为基础，通过增大磁力研磨的工作范围，并配套自动输送线；从而实现大批量、连续式磁力研磨作业，极大提高了作业效率，减轻了工人劳动强度。



1、工作原理

  磁力研磨机利用磁场力量传导不锈钢针产生高速旋转运动，并带动工件旋转、换向翻滚；在这过程中，不锈钢针不断地划过工件内孔、内外牙及表面凸凹面和夹缝， 并不断与工件表面摩擦，从而高效率地实现去除毛边、抛光、倒角、洗净等精密研磨效果。该机通过配套的自动输送线，将多个研磨桶依次、慢速通过磁力机组，研 磨桶内的不锈钢与工件高效研磨，从而实现了实现大批量、连续式磁力研磨作业的目的。

2、特点

  加工速度快、操作简单安全、使用成本低、无须任何耗材；成品加工后不会变形、不会损伤零件表面，不会影响零件的精度；操作安全，自动化程度高，可以实现大批量、流水线式作业；



3、机台结构

    本机主要由自动循环输送系统、研磨桶、磁力机组、自动加水系统、电控系统构成。



4、机台性能

     本机配有24个研磨桶，每个研磨桶分为独立的四格，可以放4个工件；根据工件单次研磨时间3-8分钟计算，本机每小时可加工800-1600个工件。研磨桶的数量、研磨桶内的分格大小均可以根据客户需要进行定制。



5、作业流程

      a、研磨桶内放置钢针

      b、在机台进料口，向每个研磨桶内依次放入工件

      c、在机台出料口，从每个研磨桶内取出研磨好后的工件

      d、清洗、烘干研磨好后的工件



6、设备参数：

机型    功率（kw）     机台尺寸（mm）              电源            工作速度      设备噪音

24-24 20    长4200*宽1000*高1650mm  ac3ph/380v/36a  1 -30分钟  ＜75分贝



• 品牌 中创
• 内槽容量300
• 电源电压 380
• 工作频率60
• 功率30000
• 外形尺寸400*100*180
• 净重1000kg
