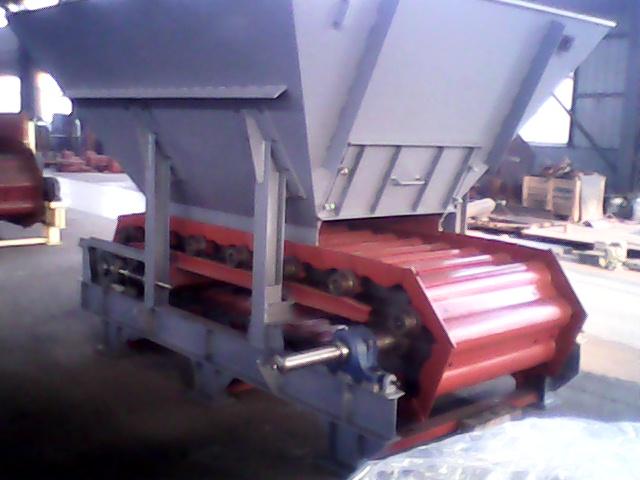

wbz2400×5600mm板式喂料机技术文本
1 总体参数
 —规格  wbz2400×5600mm
 —最大进料边长 mm ≤150
 —总重 t ～75
 —实际喂料宽度 mm 2400
 —轴间距 mm 5600
 —线速度 m/s ～0.09
 —额定功率 kw 45
 —倾斜角 ° 0
 —喂料能力 t/h ～600
2 技术参数
2.1 槽板
 型号  wbz2400
 宽度 mm 2400
 材质  16ｍn、q235、45、nm400焊接件
 槽板底板厚 mm 22
 加工方式  冷压成型焊接件
2.2 链条  坦克履带链
 型号  216mb
 链子材质  35mnb
 处理方式  调质高频淬火
 表面硬度 hrc hrc52～56
2.3 机架部分
 上支重轮装置  采用滚动轴承组合式
 材料  45钢
 处理方式  高频淬火
 表面硬度  hrc50～55
 下托轮装置  采用滚动轴承组合式
 材料  45钢
 处理方式  高频淬火
 表面硬度  hrc50～55
 上托链轮装置  采用滚动轴承组合式
 材料  　　45
 处理方式  　高频淬火
 表面硬度  　hrc50～55
 卸料区支架  　卸料区采用上托链轮轮、上托轮组合式支重，轮布置密度大，能承受大冲击和重载荷
 导料槽  　内部铺设25mm厚高铬铸铁衬板
板式给料机又名板式喂料机，分为重、中、轻三个系列。根据物料的力度、生产能力、料仓压力的大小及物料容重的大小，选择不同系列的板式给料机。该机广泛的应用于冶金、建材、化工、煤炭等部门。将不同粒度、不同容重的物料输送给各种受料装置。该机分为水平安装和倾斜安装两种，最大向上倾角可达25°。给料速度可以实现调节，经常选用的基本有两种形式，变频调速和液压马达调速，并可与受料装置实行控制联锁。确保其受料装置的最大效率。
　　1）结构简单 ：整机由驱动装置、传动轴装置、拉紧轴装置、链板装置、各种支重轮及机架等部件组成。
　　2) 使用方便： 可在各种场所（露天或井下）安装、使用，对于冰霜、冻结之物料同样适用。可输送原矿石，粒度≥1500mm大块物料，对于粉状物料同样适用。
　　3）维修容易：该机不用经常维修，在使用过程中注意检查链板装置的螺栓是否松动即可。
　　4）运输量可调： 通过变频装置或液压马达可调整给料机的运行速度，达到调节生产能力之目的。
　　5）节省人力： 由于操作简单，维修容易，需要的管理人员少，一般情况下，机器旁边可不设管理人员，只需通过plc监控室进行操作。
　　6）经久耐用：本机属于低速大扭矩传动。由于输出轴转速较低，一般在1.5~5r/min左右，对机件的磨损较慢，延长了零部件的更换时间，大修周期也随之延长。驱动装置为支点浮动式，消除了安装过程中的附加弯矩，使驱动装置和传动装置的使用寿命也相对提高。
