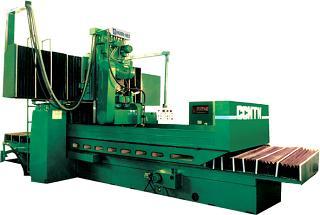

本机床采用龙门式框架结构。工作台导轨采用v贴塑导轨，磨头水平移动、垂直移动采用镶钢导轨，磨头垂直运动的传动采用滚珠丝杠，磨头主轴采用高精度的滚动轴承。液压系统采用限压式变量叶片泵无级调速，电气系统采用pc机控制。

主要技术规格参数项目单位参数工作台工作台面积（宽×长）mm1250×2000最大磨削尺寸（长×宽×高）mm2000×1250×630工作台速度m/min5~20工作台纵向最大行程mm2600工作台t形槽（槽数×宽度）mm7×28工作台承载重量kg3000磨头水平移动快速移动m/min1.2慢速移动mm/min50连续进给mm/min50~750周期进给mm/次5~40垂直移动快速移动mm/min200慢速移动mm/min14微量移动mm/次0.002~0.03砂轮尺寸mm∮500×75×∮305电机功率电机总功率kw32磨头电机功率kw15工作精度加工工件平面度mm0.005/1000×1000表面粗糙度μmra0.63机床总重量kg22000外形尺寸（长×宽×高）mm7186×5245×3626特殊附件（另计价格）      电磁吸盘砂轮平衡器
