产品关键词：晶体滚圆机，光学材料滚圆机，玻璃滚圆机

产品名称：立式数控滚圆机

型号：chgy230l

厂家：泰州市晨虹数控设备制造有限公司

产品介绍

我公司晶体加工设备有：立式滚圆机、多轴数控超声铣磨晶体加工机等，立式滚圆机专门针对大尺寸的光学材料、晶体材料而设计。

我公司立式滚圆机具有以下特点：

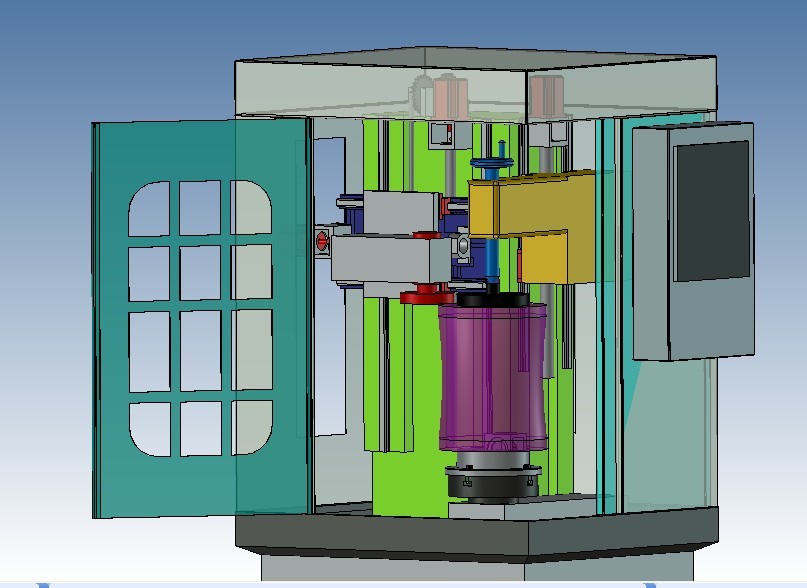

1、该滚圆机主体结构为灰口铸铁铸造而成，机械结构为下部有立式转盘，转盘正上部有可调整顶针。侧面立柱装有进口精密滚动直线导轨，金刚石砂轮架由数控电机直连精密滚珠丝杠，可上下、左右运动进行磨铣切削加工。

2、配有x光定向数控铣磨晶向基准面装置，利用x射线衍射特性，可以精密快速测定加工晶体内部yuan子面与加工面之间的夹角，从而用于加工晶体的定向切削。

3、配有在线测量装置，实现加工过程中及加工后的高精度自动测量。使用测头可以在加工过程中进行尺寸测量，自动修整加工程序，改进加工精度。从另一角度讲，机床即是加工设备又兼具测量机的功能，真正将加工和检测集成一起。

4、可加工直径最大200mm，高度300mm。

5、加工精度：椭圆度≤0.02mm

6、主轴转速：20～150 rpm。

7、砂轮转速：8000 rpm。

8、金刚石砂轮直径：70mm。

9、磨头最大转动角度：45°

10、主轴电机功率：750w

11、磨头最小进给量：0.001mm。

12、加工进给速度：0～2000mm/min

13、机床总功率：2.8kw

14、机床下面有冷却液循环水箱。

15、整体封闭式护罩，加工区配置拉动门，便于工件装夹切防止加工切血液飞溅扩散。

16、机床外形尺寸：1200×1800×1850mm

17、机床重量约：1800kg

我公司立式滚圆机与传统卧式滚圆机磨铣加工工艺相比较

• 品牌   晨虹
• 型号 chgy230l
• 磨床类型 其他
• 重量  1800
• 主电机功率2.8
• 外形尺寸1200×1800×1850
• 加工精度椭圆度≤0.02mm
• 砂轮转速8000
• 最大磨削尺寸  200
• 工作台尺寸200×300
