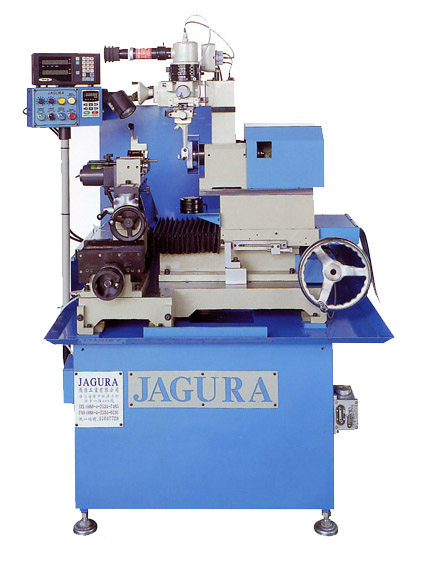

| 精密沖頭光學投影研磨機 jag-op-02-1 機 台 特 性 1.像一套精密製圖儀器的化身,操作容易,所有整修過程在放大鏡內可看的一清二楚.2.複雜形狀可同時成型在一個砂輪上.不必分幾次成型和幾次研磨於數片砂輪上分,可減少並避免銜接的困難.3.整修砂輪之效益:a.可多次整修幾次,使砂輪永遠保持最銳利.增加研磨效率, 避免工件燒焦.b.可使用較軟的砂輪, 一刀整修量可達0.10~0.30mm,以縮短整修時間 標 準 附 件 1.砂輪 ( 100 x 25.4 x 20t)x1只 2.砂輪法蘭 x1只3.法蘭墊片 (厚、薄) x 各1只4.法蘭拔取器 x 1只5.圓弧、平面修刀座6.角度修刀座7.工具箱及其配件 x 1 組 | 精密沖頭光學投影研磨機 型號: jag-op-02-1 |  | ||
 | optidress 2e optidress 2e 規格放大鏡放大率10倍 觀察範圍19 mm 最大半徑光學刻劃9.5 mm 十 光學尺 凹 弧28.5 mm 凸版38 mm旋轉角度最大範圍190 最小讀數0.002mm半徑滑道行程19mm 最小讀數0,002mm切線滑道行程32mmx.y滑道行程38mm 最小讀數0.002mm砂輪直徑最大150mm | |||
| 機型規格jag-op-02-1可夾持工作直徑 1- 25mm最大行程前後300mm左右300mm前後進給分度0.005mm床台速度-------------工作頭轉速0-380 rpm工作頭旋轉角度 5進給方式前後手動左右手動主軸轉速0-12000 rpm馬達工作頭25w主軸1hp前後-------左右-------機械尺寸(lxwxh)900x700x1400mm機械重量(約)550 kgs加工範圍(外徑)0.3 - 25mm |  適 用 對 象  |
