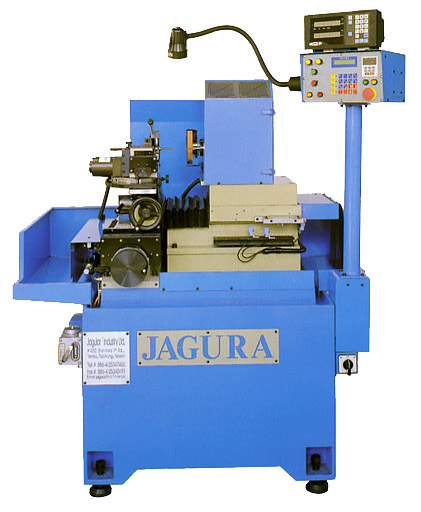

| 精密內外徑共用研磨機 三爪式 滾輪式 標 準 附 件 1.砂輪( 100 x 25.4x20t ) x1只 2.砂輪法蘭 x1只 3.法蘭墊片(厚,薄) x各1只 4.法蘭拔取器 x 1只 5. ø 3.彈性筒夾 x1只 6. ø 6.彈性筒夾 x1 只 7.螺帽(m14xp0.75)1只8.工具箱及其配件 x 1組9.圓弧、平面修刀座 適 用 對 象 ● 模具導套內孔研磨● 沖頭外徑研磨● 相關零組件內孔,外徑研磨 | 精密內外徑共用研磨機 滾輪式 型號:jag-ie-aal | jag-ie-al | jag-ie-sp  樣品意示圖 |  | ||
  | 特殊附件圖示 |點圖放大觀看|1.扶料架中心(可挾持最長400mm)2.45°旋轉盤3.角度修刀座 4.冷卻裝置5.吸塵器6.光學尺 | |||
| 機型規格jag-ie-aaljag-ie-aljag-ie-sp可夾持工作直徑1.5-40mm1.5-40mm1.5-40mm最大行程前後300mm300mm300mm左右300mm300mm200mm前後進給分度0.002mm0.0025mm0.005mm床台速度0-4m/min0-4m/min-----工作頭轉速0-380 rpm0-380 rpm0-380 rpm工作頭旋轉角度±5°±5°±5°進給方式前後自動手動手動左右自動自動手動主軸轉速內徑0-55000 rpm
外徑0-12000 rpm內徑0-55000 rpm
外徑0-12000 rpm內徑0-55000 rpm
外徑0-12000 rpm馬達工作頭25w25w25w主軸1hpx21hpx21hpx2前後5相 1.4a---------左右2hpx2a2hpx2a----機械尺寸(lxwxh)1000x8001000x800900x700x1480mmx1480mmx1400mm機械重量(約)650 kgs630 kgs340 kgs加工範圍(內孔)內徑1-32mm
外徑0.3-32mm內徑1-32mm
外徑0.3-32mm內徑1-32mm
外徑0.3-32mm 外徑研磨樣品圖 | 內徑研磨樣品圖 | |
 | ||
 | ||
