上海三机ma1320a外圆磨床如需报价请致电详谈，谢谢

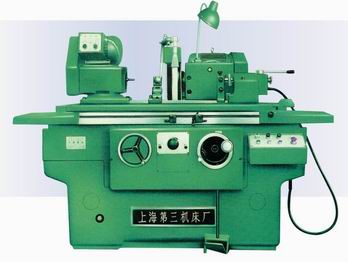

上海三机ma1320a外圆磨床本系列机床是在我厂原f200系列外圆磨床基础上改进设计派生的最新机床，主要用于磨削圆柱形和圆锥形的外圆与内孔，也可磨削轴向端面。

本系列机床的工作台纵向移动有液压和手动，砂轮架和头架可回

转，头架主轴也可转动，砂轮架可实行微量进给。液压系统采用了噪音小，输油平稳的螺杆泵。

上海三机ma1320a外圆磨床 本系列机床改进设计的主要特点是：

1.增加抖动装置，使工作台获得短距离频繁换向功能，从而提高切入磨时工件的表面质量。

2.尾架套筒采用无间隙滚镶钢密珠轴承形式，从而提高工件的支承刚性及尾架的使用寿命。

3.全面贯彻《工业机械电气设备通用技术条件》。采用新型电气元件操作安全可靠，维修方便。本系列机床适合于中小批量生产车间及工具、机修车间使用。

上海三机ma1320a外圆磨床规格及主要技术参数main specifications

项目	item	ma1320/500	ma1320/750
磨削直径范围	grinding diameters	8～200 mm	8～200 mm
最大磨削长度	max grinding length	500 mm	750 mm
最大磨削深度	max grinding depth	125 mm	125 mm
工作台最大移动量	max travel of table	600 mm	800mm
液压移动速度	hydraulic traverse speeds	0.1～4 m/min	0.1～4 m/min
工作台转动范围	swivel range of the table	-5°～+9°	-3°～+9°
工作台手轮-转移动量	traverse per turn of wheelhead	6 mm/r	6 mm/r
砂轮架快速移动量	rapid travel of wheelhead	20 mm	20 mm
手轮-转砂轮架移动量	traverse per turn of wheelhead	1 mm	1 mm
微调捏手转格砂轮架移动量	movement per graduation on micro adjustment knob	0.001 mm	0.00125 mm
砂轮轴转速	speed of wheelhead spindle	1845 rpm	2280 rpm
砂轮架移动量	traverse of wheelhead	150 mm	150 mm
最大砂轮直径	max grinding wheel diameter	400 mm	400 mm
头架主轴转速	speeds of headstock spindle	60,85,230 rpm	120,170,460 rpm
电机总容量	coolant pump drive motor	3.32 kw	4.24 kw
机床外形尺寸（长x宽x高）	overall dimensions (lxwxh)	2000x1420x1600 mm	2700x1420x1600 mm
机床重量	weight of machine	2100 kg	2500 kg

上海三机ma1320a外圆磨床工作精度working accuracy

上海三机ma1320a外圆磨床main accessories主要附件

1	冷却液箱　coolant tank	1 set
2	开式中心架　open center rest	1 set
3	砂轮修整器　grinding wheel dresser	1 set
4	砂轮夹板　grinding wheel clamp	2 sets
5	砂轮平衡器　grinding wheel balancer	1 pc
6	合金顶尖　carbide-tipped center	2 pcs
7	半缺顶尖　half center	2 pcs
8	桥板　bridge plate	1 pc
9	夹头　chuck	1 set
10	双头扳手　double end werch	6 pcs
11	内六角扳手　socket head screw wrench	5 pcs
12	六角套筒扳手　hexagon socket wrench	1 pc
13	三角胶带　vblet	2 pcs
14	支点底座　support iron	3 pcs
15	松卸螺帽　dismountingnut	1 pc
16	三爪卡盘　three jaw chuck	1 set
17	闭式中心架　closed center rest	1 set
18	其他附件　other accessories
