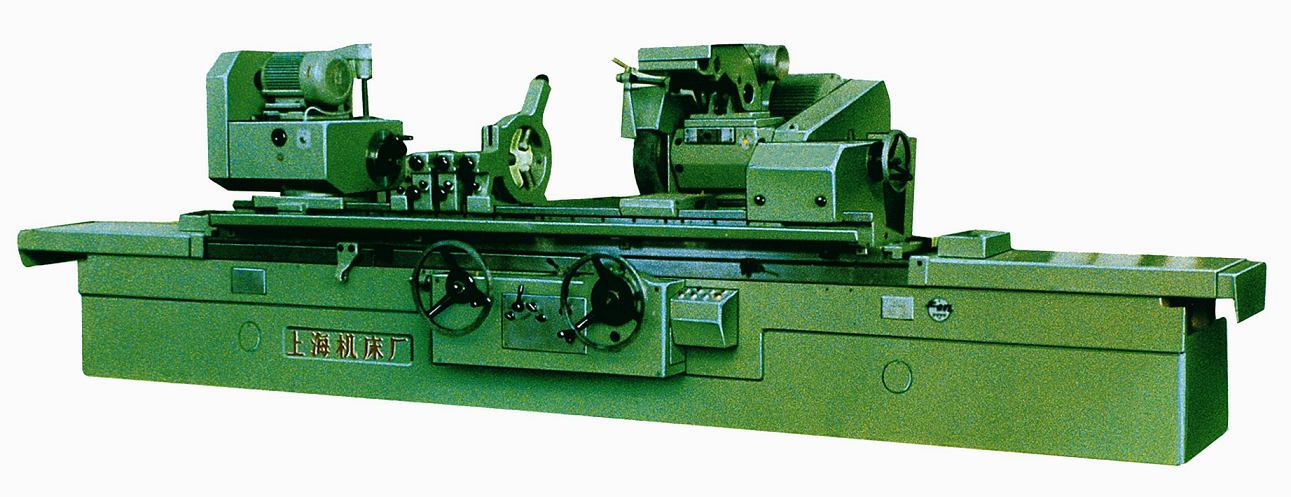

上海机床厂φ500系列外圆磨床
上海机床厂φ500系列外圆磨床 机床性能结构特点：
机床适宜于磨削直径在500mm内的圆柱形或圆锥形的回转体工件，适用于机械加工车间、工具车间 、机修车间等单件、小批零件加工。
上海机床厂φ500系列外圆磨床 本系列机床分为通用型（mq）、重型（h）、精密型（mm）、精密高速型（mma）几种类型，可根据用户需要选择
mm1350砂轮架采用动静压轴承结构，提高了磨削精度。其他均采用三块瓦的动压轴承结构，切削力强。mma1350外圆磨床砂轮架结构采用拥有国家专利技术的新一代动静压轴承，磨削效率与原结构相比提高至少一倍。砂轮主轴进油压力稳定，配有可靠的压力保护装置，适用于用户高精度、高刚性磨削的要求。
上海机床厂φ500系列外圆磨床 机床纵向移动由液压无级传动，也可用手轮传动。横向移动具有液压快速进退和手动微量进给。
上海机床厂φ500系列外圆磨床 机床规格及主要技术参数
| 规格 | 单位 | mq1350b | mm1350 | mma1350 | h169 | h169/1 | h169/2 | h251 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大磨削长度 | mm | 1000 | 1500 | 2000 | 3000 | 4000 | 1500 | 2000 | 3000 | 1500 | 2000 | 3000 | 4000 | 8000 | 10000 | 14000 | 5000 | |
| 砂轮架结构 | 动压 | 动静压 | 动静压 | 动压 | 动压 | 动压 | 动压 | |||||||||||
| 可磨直径 | 用中心架 | mm | 最小φ25、最大φ200 | 最小φ25、最大φ200 | φ50-120/φ90-180/φ180-280/φ280-350 | |||||||||||||
| 不用中心架 | mm | 最小φ25、最大φ500 | 最小φ12、最大φ500 | 最小φ50、最大φ500 | ||||||||||||||
| 工件最大重量 | kg | 1000 | 3000 | |||||||||||||||
| 中心高 | mm | 270 | 300 | |||||||||||||||
| 头架顶尖(莫氏) | #6 | 公制80 | ||||||||||||||||
| 尾架顶尖(莫氏) | #6 | 公制80 | ||||||||||||||||
| 上工作台最大回转角度 | 顺时针 | 3° | 3° | 2° | 2° | 1° | 3° | 2° | 2° | 3° | 2° | 2° | 1° | / | ||||
| 逆时针 | 6° | 6° | 5° | 3° | 3° | 6° | 5° | 3° | 6° | 5° | 3° | 3° | / | |||||
| 砂轮尺寸(外径×宽度×内径) | mm | φ750×75×φ305 | ||||||||||||||||
| 砂轮线速度 | m/s | 35 | 17.5/35 | 40 | 45 | |||||||||||||
| 电机总功率 | kw | 20.63 | 20.63 | 20.63 | 40.63 | 40.63 | 33.5 | |||||||||||
| 外形尺寸 | 长 | mm | 5070 | 5320 | 6090 | 10240 | 12280 | 5320 | 6090 | 10240 | 5320 | 6090 | 10240 | 12280 | 13720 | |||
| 宽 | mm | 2140 | 2140 | 2140 | 2150 | |||||||||||||
| 高 | mm | 1550 | 1550 | 1550 | 2055 | |||||||||||||
