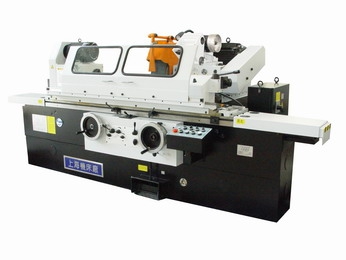

上海机床厂320系列外圆磨床
上海机床厂320系列外圆磨床机床性能结构特点
机床适宜于磨削直径在320mm内的圆柱形或圆锥形的回转体工件，适用于机械加工车间、工具车间 、机修车间等单件、小批零件加工;
本系列机床分为通用型（m）、精密型（mm）、高速型（ms）、半自动型（mb）、高速半自动型（mbs）几种类型，可根据用户需要选择
mm1332砂轮架采用动静压轴承结构，提高了磨削精度。其他型号均采用三块瓦的动压轴承结构，切削力强。高速型机床砂轮架也采用动静压轴承结构，并提高线速度为45m/s，，大大提高了效率。
机床纵向移动由液压无级传动，也可用手轮传动。横向进给具有液压快速进退和手动微量进给。半自动型横向进给有切入半自动循环和周期半自动循环功能，也可用手轮进给。
上海机床厂320系列外圆磨床机床规格及主要技术参数
| 规格 | 单位 | m1332b | mm1332 | ms1332b | mb1332b | mbs1332b | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大磨削长度 | mm | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 500 | 1000 | 1500 | 2000 | 3000 | 500 | 1000 | 1500 | 2000 | 500 | 750 | 1000 | 1500 | 500 | 750 | 1000 | 1500 | |
| 砂轮架结构 | 动压 | 动静压 | 动静压 | 动压 | 动静压 | ||||||||||||||||||||
| 可磨直径 | 用中心架 | mm | 最小φ10、最大φ60 | ||||||||||||||||||||||
| 不用中心架 | mm | 最小φ8、最大φ320 | |||||||||||||||||||||||
| 工件最大重量 | kg | 150 | |||||||||||||||||||||||
| 中心高 | mm | 180 | |||||||||||||||||||||||
| 头架顶尖(莫氏) | #5 | ||||||||||||||||||||||||
| 尾架顶尖(莫氏) | #4 | ||||||||||||||||||||||||
| 上工作台最大回转角度 | 顺时针 | 3° | 2° | 1.5° | 3° | 3° | 3° | 2° | 1.5° | 3° | |||||||||||||||
| 逆时针 | 7° | 6° | 5° | 4° | 3° | 1.5° | 6° | 5° | 4° | 3° | 1.5° | 7° | 5° | 4° | 3° | 7° | 6° | 5° | 4° | 7° | 6° | 5° | 4° | ||
| 砂轮尺寸(外径×宽度×内径) | mm | φ600×75×φ305 | |||||||||||||||||||||||
| 砂轮线速度 | m/s | 35 | 45 | 35 | 45 | ||||||||||||||||||||
| 电机总功率 | kw | 14 | 14 | 14 | 14 | 14.4 | 14.4 | 14 | 14 | 14 | 14.4 | 14.4 | 14 | ||||||||||||
| 外形尺寸 | 长 | mm | 2180 | 2680 | 3180 | 4180 | 5680 | 9180 | 2400 | 3400 | 4390 | 7514 | 9180 | 2180 | 3180 | 4180 | 5680 | 2180 | 2680 | 3180 | 4180 | 2180 | 2680 | 3180 | 4180 |
| 宽 | mm | 1810 | 1874 | 1680 | 1724 | 1810 | |||||||||||||||||||
| 高 | mm | 1665 | 1665 | 1720 | 1665 | ||||||||||||||||||||
