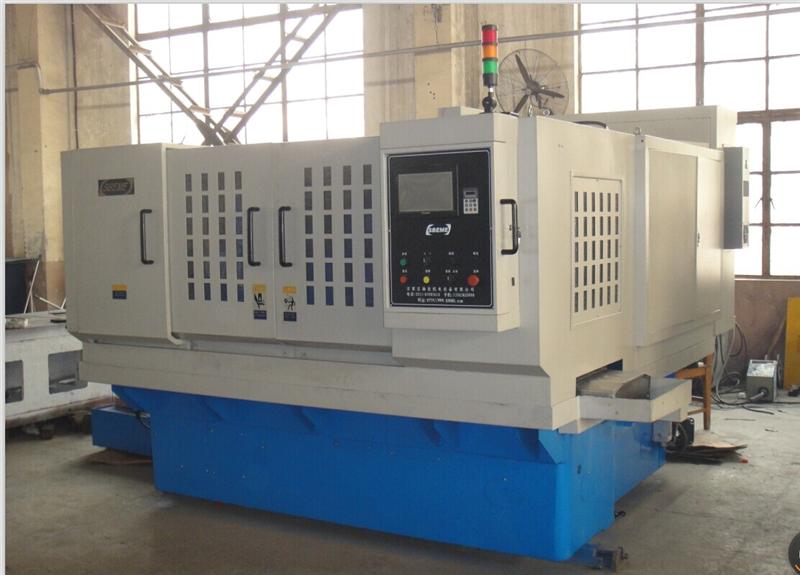

本机床用于磨削加工单列向心球轴承的内圈沟道，可用于单机自动加工，也可用于自动线联线。
1.机床采用砂轮架固定，工件进给滑板、修整补偿滑板相对运动的方式。由交流伺服系统驱动电机＋高精度滚珠丝杆（南京工艺装备厂）＋精密轴承柔性联轴器伺服组件，分别控制工件进给和砂轮修整补偿。
2.数控系统采用日本三菱fx2n-64mplc+fx-20g定位模块及gt-1055彩色触摸屏。
3.进给轴及修整轴采用日本三菱hc-sfs系列交流伺服电机及mr-j2s驱动器，并配备17位编码器半闭环控制，脉冲当量小于0.1μ，显示分辨率0.1μ。
4.工作台进给、补偿滑板均采用十字交叉导轨，运行平稳，调整方便。
5.砂轮主轴前后轴承均采用动压式楔型油膜短无片瓦（可选动静压）结构，其轴向力由推理滑动轴承承受，主轴传动皮带轮采用卸荷装置，高速磨削技术（60m/s）。
6.工件装夹采用电磁无心夹具定位，磁力可调，返磁效果好；采用陶瓷块支撑，避免工件划伤，指点座角度可调。
7.车头主轴采用哈轴高精度轴承，工件转速8速任意可调。
8.采用回转油缸驱动双臂上下料，运行平稳、安全可靠、调整方便。
9.砂轮修整采用单点圆弧修整方式。
10.机床所有滚珠丝杆均由润滑站自动润滑。
11.机床采用独立液压油箱（液压电磁阀组采用北京华德液压件厂力士乐系列产品）
12.机床全防护，表面喷速处理，外形美观，操作宜人，可选装吸雾装置（无锡博迪）
13.采用后背式电器柜带冷气机（可选空调），正面有可旋转电器操纵箱，外挂手持单元，配三色指示灯，主要电器元件为浙江正泰电器有限公司生产。
14.机床选用部优金鱼牌油漆，抗腐蚀性较强。设备颜色：上为乳白色，下位深灰，或按用户要求。
15.机床重量3.5吨，标牌为sbeme
型号 | 加工范围（mm） | 加工精度（μm） | 总功率（kw） | 主功率（kw） | |||
内径 | 宽度 | 圆度 | 尺寸分散 | 粗糙度ra | |||
3mk136 | φ10-φ60 | 10-35 | 1.0 | 10 | 0.4 | 12 | 3.5 |
3mk1310 | φ40-φ100 | 15-40 | 1.2 | 12 | 0.4 | 13 | 4 |
3mk1316 | φ55-φ160 | 15-45 | 1.5 | 14 | 0.4 | 14 | 4.5 |
