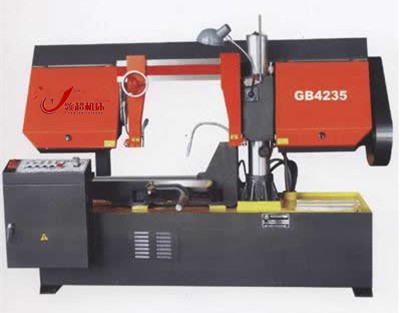

双立柱卧式带锯床是集机、电、液为一体的全自动带锯床，是锯切较大直径的黑色金属和有色金属等各种型材的设备，具有高效、节能、高精度等特点。其结构合理，造型美观、操作方便，是大中型企业批量最理想的带锯床。
主要技术参数

产品型号：gb4235
切削范围：350-350×350
锯带规格：4115×34×1.1
锯带轮转速：27、45、69
工作夹紧方式：液压
主电机功率：3kw
外型尺寸：2000×1000×1300

本卧式带锯床锯带张紧调节装置，其包括手轮、丝 杆、弹簧，其特征是：还具有弹簧座、环形活动齿圈和环形固定齿圈； 手轮固定在弹簧座右端上；弹簧设在弹簧座内腔中，丝杆右端从弹 簧中伸出并与弹簧座右端固定连接；弹簧的自由长度大于弹簧座内腔深 度；环形活动齿圈活动连接在弹簧座左端上；环形活动齿圈侧壁设有螺 孔并与止退螺丝连接，用于锁定环形活动齿圈转动；环形固定齿圈设在 弹簧座左方，其中间设有轴孔，环面上设有安装孔；环形固定齿圈右端 面和环形活动固定齿圈左端面上均设有齿圈，并可活动啮合以阻止弹簧 座和丝杆转动。
本实用新型根据卧式带锯床上的锯带长度规格标准，设定在锯带张 紧适度时，环形活动齿圈与环形固定齿圈啮合互锁，并由止退螺丝锁定 环形活动齿圈，阻止旋紧方向转动手轮。此外，当锯带在工作时发生瞬 间张紧力不足时，通过弹簧的作用可补偿张紧力。因此，本实用新型具 有有利锯带张紧调节适度，并且作方便等优点。

• 型号 gb4235
• 主电机功率2.2
• 最大锯削直径  350
