机器特点：本机采超硬钨钢锯片及hss高速钢锯片两机合一主夹钳采用平行油压式配合上油压式夹紧,夹持牢固准确送料机构采用ac伺服马达配合滚珠螺杆传动送料精准,送料精度±0.05mm采油雾式冷却干净无污染装有锯片保护装置锯片过载保护触控屏幕操作,操作简单一般作业员即可操作料头,料尾,成料自动分离,铁削自动排ac伺服马达配合滚珠螺杆进刀,进刀稳定,刀具寿命长锯片三点夹持设计降低锯片震动提高锯片寿命

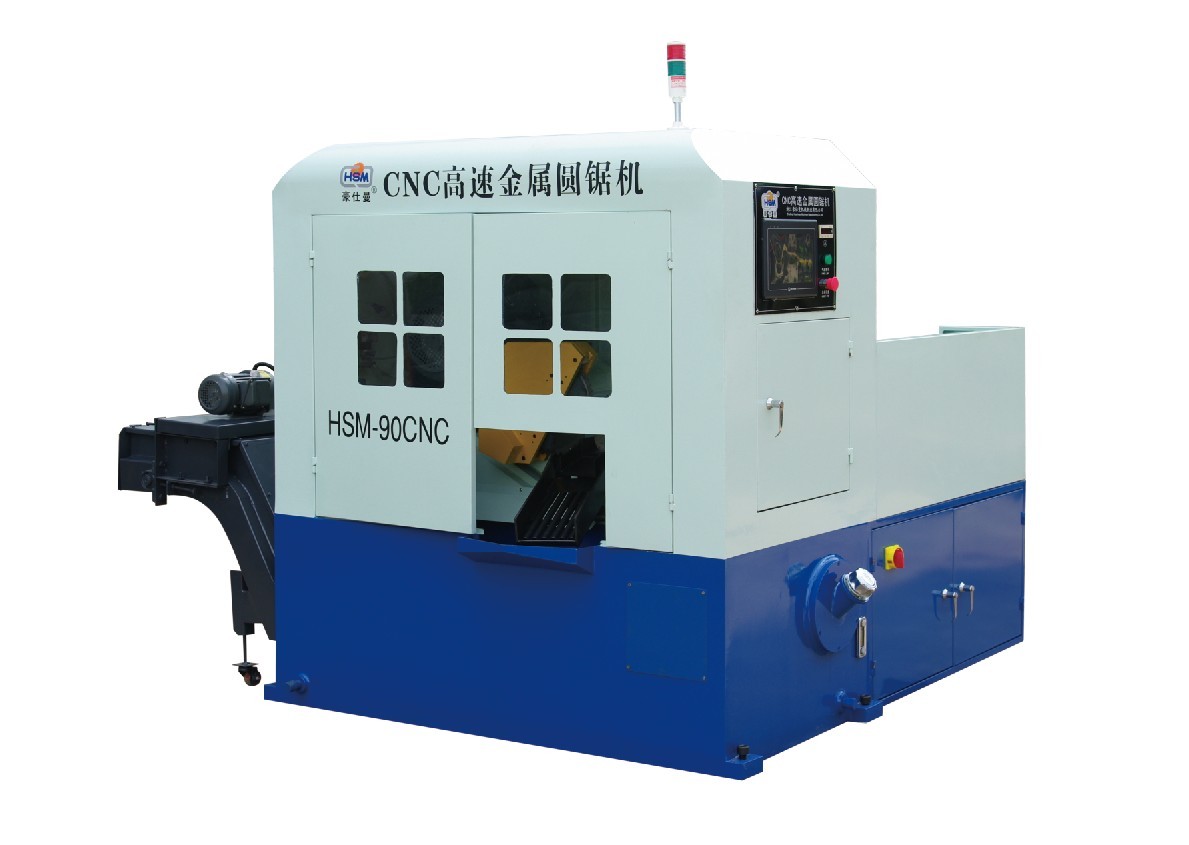

| 机型 | hsm-90cnc | |
| 锯切能力 | ||
| 棒材 | mm | ●15 ~ 90 |
| 角材 | mm | ■15 ~ 80 |
| 长方形 | mm | ▃▃15 ~ 80 |
| 圆管 | mm | ○15 ~ 90 |
| 方管 | mm | □15 ~ 80 |
| 先端切断长度最大 | mm | 10 ~ 60 |
| 尾端残材长度 | mm | 80~(80+π切断长度) |
| 送料长度 | mm | 5 ~ 700 连续循环动作 |
| 送料精度 | mm | ±0.05 |
| 手积排列料架承载 | kg | 2500 |
| 材料长度 | mm | 2000 ~ 6000 |
| 置料宽度 | mm | 950 |
| 设备参数： | ||
| 使用tct 超硬钨钢圆锯片 | Ø285 x 2.0 ~ Ø315 x 2.25 | |
| 销孔+孔径 | mm | 4 x Ø11 x pcd63 x Ø32 |
| 使用hss 高速钢圆锯片 | mm | Ø285 ~ Ø330/t2.0 ~2.5 |
| 主轴马达 | kw | 7.5kw ~ 9kw (10 hp-12hp) |
| 主轴转速 | rpm | 50~180rpm. |
| 变频器 | kw | 7.5kw ~ 9kw (10 hp-12hp) |
| 油压马达 | kw | 2.2kw (3hp x 4p) |
| 油压压力 | mpa | 7mpa 70kg/cm2 |
| 油压油容量 | ℓ | 约120 |
| 气压压力 | mpa | 0.4 ~ 0.6mpa 4 ~ 6kg/cm2 |
| 定寸送料方式 | ac 伺服马达（1.0kw） +精密滚珠螺杆 | |
| 机头驱动方式 | ac伺服马达（2.0kw）+ 滚珠螺杆驱动进切断 | |
| 送料夹钳 | 平行油压式 | |
| 主夹钳 | 平行油压式 / 上压油压式各一组 | |
