银 锌 壳 真 空 蒸 馏 炉 简介


一、技术简介：


二、技术设备外形及主要经济指标
 主要特点：

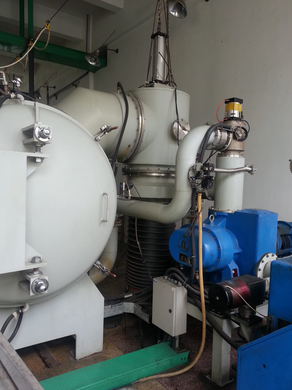

1、炉体为卧式圆筒体，外壳用钢板焊接而成，内衬耐火砖，用石墨电极加热。炉体前方有进料口，下部有放铅口，后部与冷凝器相连。冷凝器外壳为钢板壳，内衬耐火材料（见简图）。





1-炉体；2-石墨电极；3-进料口；
4-放渣口；5-冷凝器；6-放锌口


2、真空低温蒸馏为间断作业。每炉装入银锌壳2500kg。蒸馏炉温度为750～800℃，冷凝器温度为500℃左右。除加料和放金属外，全部实现自动化操作。
3、蒸馏后期因锌蒸气减小使冷凝器温度下降，此时控制器会自动升高电压使蒸馏炉温度上升，以加速锌的蒸发。
4、此种蒸馏炉是根据冷凝器中锌蒸气的冷凝速度自动调节锌的蒸发速度。锌的回收率大于95%，银的回收率达99%，每吨合金电力消耗为1000～1500kW·h。
5、产量：14-16小时/每炉，2吨/每天
6、产品为锌锭；粗锌成分：Zn＞99%
银铋合金：Ag 48%, Bi 20% ,Pb 6%
            锌回收率：≥95%
            银回收率：≥99%
7、净   重：35000Kg
8、配电容量：450KVA

三、银锌渣真空蒸馏提锌的循环经济可比价值分析
从工艺的经济性分析来看
经济比较计算参数：
⑴企业用于脱银的锌全年锌锭需求量600t/年，全年工作10个月；
⑵氧化锌渣卖出价格：1万元/吨
 ⑶锌锭价格：1.5万元/吨
⑷电价：0.7元/度
 ⑸银锌渣回收循环人员成本：6人×0.5万元/人·月×12月=36万元/年
 (6)每年可创利润0.5万元×600吨-0.7元/度×1500度/吨×600吨/万元-36万元=201万元

（7）设备投资160万元（真空炉、真空泵、电控柜、加料车、铸锭机、

真空过滤器、变压器、循环冷却水系统）


（8）投资回收期160/201=0.8年
