一、概述：

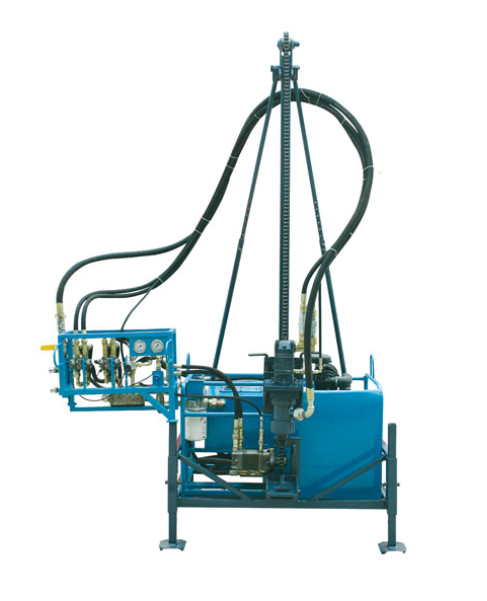

    QDW-50型山地钻机是一种全液压操控式、轻便式山地物探钻机，是基于我厂第一代山地钻机基础上开发的一种新型钻机，主要适用于土层及岩石层中钻井，被广泛使用于山地、丘陵无水地带石油爆破孔和水利及其他建设工程钻凿爆破孔的施工，需要时本机也可选配泥浆泵，实现泥浆钻井。该钻机结构合理，操作简单，性能稳定，搬迁轻便快捷。
本钻机有下述特点：
    1、采用了合理的技术参数，提升力和旋转扭矩大，处理事故的能力强。
    2、主要液压元件、空压机主机及动力机都系原装进口，性能优越、质量可靠。
    3、钻机分为10大框架式模块，最大部分重量不超过75kg，重量轻，搬迁时容易、解体性能强、拆装效率高。
    4、液压系统双泵供油，使用单泵单回路，液压系统操作更趋简单化，且故障少、易排除。
    5、液压油冷却系统采用直流电机驱动换热器装置，散热稳定可靠、效果好。
    6、采用液压元件精确控制给进与提升等动作，能满足实际施工工况。
    7、拆卸钻杆方便、高效、劳动强度低。
二、主要技术参数：
    1、钻井深度：                50m
    2、钻井方法                  钻孔直径
       空气钻井：                φ75mm
       空气震击钻井：            φ70mm/φ75mm
       泥浆钻井（备选）：         φ75mm
    3、钻杆（直径×长度）：       φ60mm×1500mm
    4、动力头
       最大扭矩：                 810Nm
       转速范围：                 0～132 r/min
    5、加压提升系统
       额定加压力:                4.5 KN
       钻进速度：                 0～0.46m/s
       提升力：                   13.5 KN
       提升速度：                 0.46m/s
    6、液压系统
       工作压力：                 16MPa
       总流量：                   81L/min
    7、发动机 ：                  27HP＠3600r/min
    8、空气压缩机
       型式：                     喷油螺杆式
       流量：                     1.7m³/min（每台套）
       压力：                     0.8MPa
    9、整机重量：                 约600kg（不含钻具）
    10、单件重量：                不超过75kg
