一、概述：

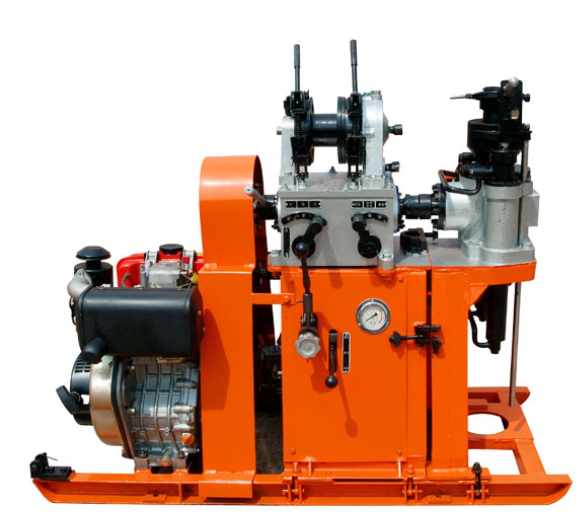

    QWY-30型轻便钻机是在WTY-30型钻机的基础上，进一步优化改进设计而成的一种小型轻便钻探机械。它适合于普查勘探、地球物理勘探、道路及建筑勘探以及打爆破孔等钻进工程。本钻机具有以下特点：
    1、采用了合理的技术参数，机械化程度高，减轻了劳动强度，提高了工作效率。
    2、采用国内先进动力，重量轻；变速箱配有分动机构，能实现快速扫孔；离合器采用外置干式离合器，结构简单、紧凑，操作、维护方便；变速手柄采用套筒弹簧定位，定位可靠，拨动省力。
    3、转盘传动采用下置式螺旋伞齿轮副，调整简单，运动平稳，润滑充分，寿命长；转盘可随前机架让开井口，作业位置宽敞，可适用多种钻进方式。
    4、采用了油压给进装置，操作简便，钻进效率高；选用高压力齿轮油泵，不易损坏，增大了顶拔能力，有利于处理孔内事故。
    5、钻机结构紧凑，体积小，重量轻，机架联接方式采用铰链形式，可拆性强，便于搬迁、组装和维修；整台钻机搬迁时，分五个部分搬迁，且每部分重量均小于60Kg。

总之，该钻机除保留了WTY-30型钻机的主要优点外，整机重量更轻，在结构上更紧凑，搬迁时每部分的重量更合理，可拆性更强、更方便。

二、技术规格：
    1、基本参数
       钻孔深度                         30  m
       开孔直径                         110  mm
       钻杆直径                         33.5  mm
       钻机质量                         255  kg
       钻机外形尺寸（长×宽×高）       1310×550×1000  mm
    2、转盘
       转速             118      308      514   r/min
       扭矩（max）                      360  Nm
       给进行程                         350  mm
       油缸给进力                       6500  N
       油缸上顶力                       9500  N
    3、升降机
       提升能力                         3500  N
       卷筒线速度（二层）  0.42     1.2    1.85  m/s
       卷筒直径                         Φ80  mm
       钢丝绳直径                       Φ8  mm
       钢丝绳容量                       18  m
    4、钻塔
       型式                             单根无缝钢管
       塔高                             4.9  m
    5、动力机
       机型                             KM186FS-15
       最大功率（1小时运转）            6.3  KW
       额定功率（12小时运转）           5.7  KW
       转速                             1500  r/min
