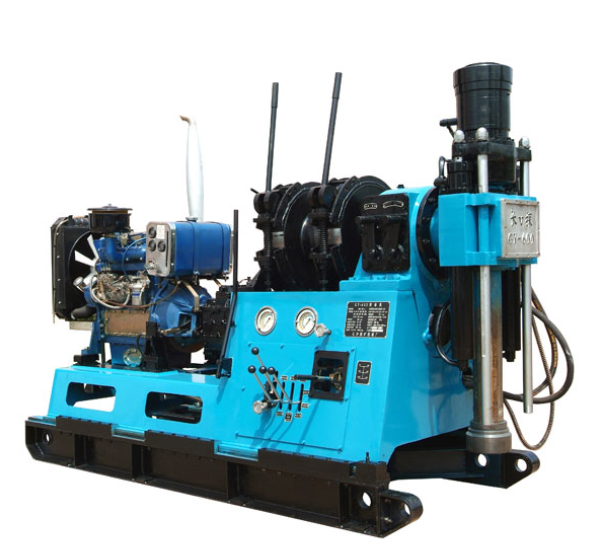

  • XY-4型岩芯钻机

    长沙探矿机械厂
  • 价格:¥面议
  • 设备类型: 专用设备
    型号:
    品牌: 国产
    产地 : 进口
    所在区域: 湖南长沙
    主要参数:
    加工能力: 见备注
    详细地址:查看申请
  • 联系人:查看申请电话:查看申请
产品详细介绍

一、概述
    XY-4型钻机是一种中浅孔岩心钻机。它既可以供硬质合金钻进,工程地质勘探,水文浅层液体及天然气开采使用,也适用于金属与非金属,固体矿床勘探使用的金刚石小口径钻进。被广泛使用于能源勘察、公路铁路建设、水利水电、建筑等领域。
该钻机具有以下特点:
    1、钻机具有较高的转速和较合理的转速范围,转速级数较多、低速扭矩大,适合小口径金刚石岩心钻进,也能满足大口径硬质合金岩心钻进和各种工程钻孔的要求。
    2、采用汽车变速箱和离合器,结构简单布局较合理,所有部件均表露在外,不相互重叠,便于维护、保养和修理。
    3、具有两档反转速度,处理孔内事故时劳动强度不大,且安全。
    4、钻机立轴的给进行程长,有利于提高钻进效率,减少堵钻、烧钻等事故的发生。
    5、钻机重量较轻、可拆性好,便于搬迁,宜于山区作业。
    6、配有足够仪表,利于掌握孔内情况,操纵手柄较少,布局较合理,操纵灵活可靠。
    7、钻机移车平稳,固定牢固,钻机机架坚固、重心低,高速钻进时稳定性好。
    8、钻机卡盘采用液压柱销式,夹紧可靠,不伤主动钻杆。
二、主要性能参数



1、钻进能力

岩心钻进

钻杆类别

钻杆规格

钻进深度

国产钻杆

内加厚式钻杆

42毫米钻杆

900

50毫米钻杆

700

60毫米钻杆

550

绳索取心钻杆

55.5毫米钻杆

750

71毫米钻杆

600

89毫米钻杆

480

DCDMA(金刚石岩心钻机制造商协会)钻杆

绳索取心钻杆

BQ钻杆

800

NQ钻杆

600

HQ钻杆

450

PQ钻杆

250

2、钻孔角度

0°~360°

3、动力机

型号

功率

转速

重量

(1)电动机

Y225S-4

37KW

1480 r/min

300kg

(2)柴油机

YCD4K11T-50

37KW

2200 r/min

300kg

4、回转器

型式:双油缸液压给进机械回转式

立轴通孔直径

φ80

立轴转速:转/分

正转(r/min)

48  87  150 230  327  155  280  485  745  1055

反转(r/min)

52  170

立轴最大扭矩

5757N·m

立轴行程

600mm

立轴最大起重力

80KN

立轴最大加压力

60KN

5、卷扬机

型式:行星齿轮传动

钢丝绳直径

φ15.5mm

卷筒钢丝绳容量

89m(缠绕七层)

单绳最大提升力

48KN

钢丝绳提升速度

卷筒线速度(m/s)

(第三层)

0.46   0.83   1.44   2.21   3.15

6、离合器

型式:130汽车专用干式单片摩擦式离合器

7、液压系统

(1)系统压力

额定压力

8Mpa

最高压力

10Mpa

(2)油泵:

配柴油机

配电动机

型式:齿轮油泵

CB-E25

CB-E40

排量

25mL/r

40mL/r

公称转速

2000r/min

2000r/min

额定压力

16Mpa

16Mpa

最大压力

20Mpa

20Mpa

8、机架

型式:滑撬式(带滑动底座)

钻机后退行程

460mm

让开孔口距离

280mm

9、外形尺寸(长×宽×高)

2850×1050×1900mm

10、钻机重量(不包括动力机)

约1600kg
