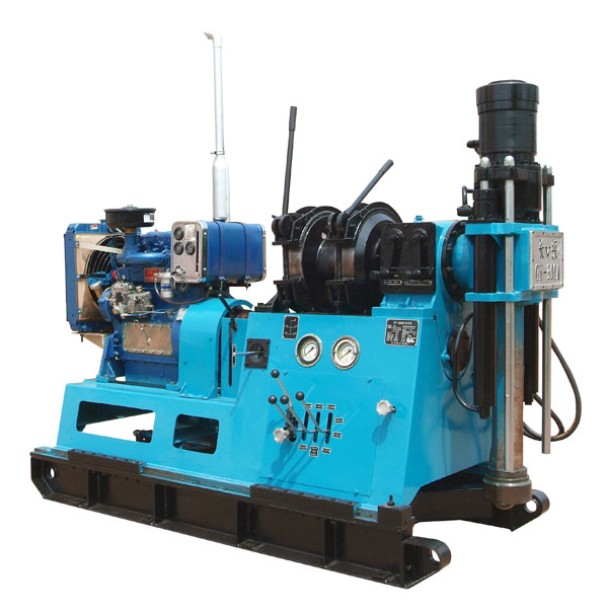

  • GY-300A型岩芯钻机

    长沙探矿机械厂
  • 价格:¥面议
  • 设备类型: 专用设备
    型号:
    品牌: 国产
    产地 : 进口
    所在区域: 湖南长沙
    主要参数:
    加工能力: 见备注
    详细地址:查看申请
  • 联系人:查看申请电话:查看申请
产品详细介绍

一、概述
    GY-300A型钻机是一种中浅孔岩心钻机,它不仅适用于以合金、金刚石为主进行大、小口径的岩芯钻探,而且还可用于工程地质勘察以及建筑工程、水电工程、公路、铁路、港口等领域的工程施工。
钻机具有以下特点:
    1、钻机具有较多(8档)的转速级数和合理的转速范围。
    2、低转速,大扭矩,使用范围广,除可以进行高速钻进外,还可进行低速大口径钻进。
    3、具有两档反转速度,处理孔内事故时劳动强度不大,且安全。
    4、钻机的装机功率大,可选配柴油机或电动机。
    5、钻机的结构先进,布局合理,操纵灵活可靠,便于维护、保养和修理。
    6、钻机体积小,重量轻,可拆性好。
    7、钻机立轴的给进行程长达600mm,有利于提高钻进效率,减少卡钻等事故的发生。
    8、移车平稳,固定简单可靠,高速钻进稳定性好,让开孔口距离大。
    9、钻压表采用充油防震结构,钻压值刻度简单、指示准确,仪表使用寿命长。
    10、钻机卡盘采用液压柱销式,夹紧可靠,不伤主动钻杆。
二、主要性能参数



1、钻进能力

岩心钻进

钻杆类别

钻杆规格

钻进深度

国产钻杆

内加厚式钻杆

42毫米钻杆

480米

50毫米钻杆

350米

60毫米钻杆

250米

绳索取心钻杆

55.5毫米钻杆

400米

71毫米钻杆

290米

89毫米钻杆

230米

DCDMA(金刚石岩心钻机制造商协会)钻杆

绳索取心钻杆

BQ钻杆

440米

NQ钻杆

290米

HQ钻杆

195米

PQ钻杆

135米

2、钻孔角度

0°~360°

3、动力机

型号

功率

转速

重量

(1)电动机

Y180L-4

22KW

1470 r/min

190kg

(2)柴油机

4L68

24KW

1500 r/min

215kg

4、回转器

型式:双油缸液压给进机械回转式

立轴通孔直径

φ80mm

立轴转速:转/分

正转(r/min)

58   101   160   221   234    406    640    885

反转(r/min)

46   183

立轴最大扭矩

3000N·m

立轴行程

600mm

立轴最大起重力

60KN

立轴最大加压力

45KN

5、卷扬机

型式:行星齿轮传动

钢丝绳直径

φ14mm

卷筒钢丝绳容量

45m(五层)

单绳最大提升力

30KN

钢丝绳提升速度

卷筒线速度(m/s)

(第二层)

0.45   0.785   1.24   1.71

6、离合器

型式:干式双片弹簧压紧摩擦离合器(常闭式)

7、液压系统

(1)系统压力

额定压力

8Mpa

最高压力

10Mpa

(2)油泵

型式:齿轮油泵(CB-E25)

排量

25mL/r

额定转速

1500r/min

额定压力

16Mpa

最大压力

20Mpa

8、机架

型式:滑撬式(带滑动底座)

钻机移动行程

460mm

让开孔口距离

260mm

9、钻机外形尺寸(长×宽×高)

2510×950×1820mm

10、钻机重量(不包括动力机)

约1300kg
