一、概述

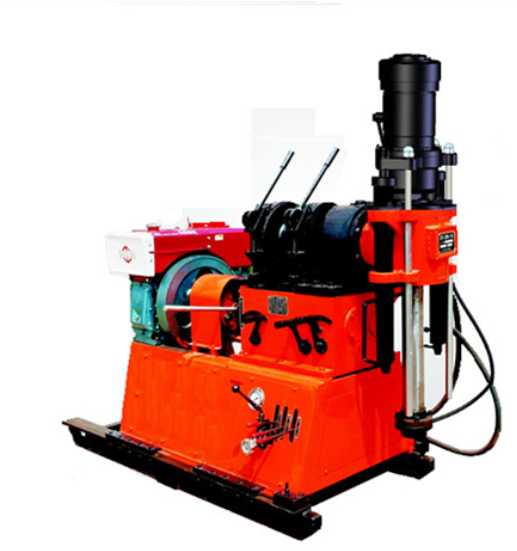

GY-200-1G型工程钻机是我厂针对目前国内市场大部分同型号钻机的不足之处而进行优化设计的新一代轻便多用途工程勘察施工钻机,它适用于工业和民用建筑、铁路、桥梁、水电等部门的工程地质勘探,以及小口径的基桩孔施工,它具有下列特点:
1、转速范围广，档次合理。
2、低转速,大扭矩,能适用于钻机取样及桩孔施工。
3、装有前后移动油缸,因此整台钻机可以自由移动距离300毫米,对起下钻具带来了很多方便。
4、液压给进,操作简便,钻进效率高,劳动强度低。
5、钻机卡盘采用液压滚柱式，操作方便，夹紧可靠，不伤主动钻杆。
6、结构紧凑,体积小,重量轻。
7、采用9弹簧加强型大扭矩离合器，离合可靠，传递扭矩更大，抗冲击能力强，寿命长。
8、增大输入轴花键规格，抗扭能力大幅提高，寿命更长。
二、主要性能参数
|
1、钻进能力 |
||||||||
|
钻孔直径（mm） |
300 |
76 |
46 |
|||||
|
钻孔深度(m ) |
60 |
225 |
290 |
|||||
|
钻杆直径(mm) |
50 |
42 |
||||||
|
立轴倾角范围 |
0°～360° |
|||||||
|
2、转盘 |
||||||||
|
转速（r/min） |
正转 |
900 475 388 205 157 68 |
||||||
|
反转 |
256 85 |
|||||||
|
最大扭矩 |
2000N·m |
|||||||
|
机架移动行程 |
400mm |
|||||||
| 立轴给进行程 | 450mm | |||||||
|
油缸最大给进力 |
29KN |
|||||||
|
油缸最大上顶力 |
39KN |
|||||||
|
3、升降机 |
||||||||
|
卷筒直径 |
φ135mm |
|||||||
|
钢丝绳直径 |
φ12.5mm |
|||||||
|
卷筒容绳量 |
30m |
|||||||
|
单绳提升力 |
30KN |
|||||||
|
单绳最大提升速度 （第二层）（m/s） |
0.27 0.64 0.83 1.58 1.64 |
|||||||
|
4、油泵 |
||||||||
|
型号 |
CBF-F420-ALPL齿轮油泵 |
|||||||
|
排量 |
20mL/r（流量33L/min） |
|||||||
|
额定转速 |
2500r/min |
|||||||
|
额定压力 |
20MPa |
|||||||
|
最大压力 |
25MPa |
|||||||
|
5、动力机 |
型号 |
功率 |
转速 |
重量 |
||||
|
（1）电动机 |
Y160L-4 |
15KW |
1460r/min |
144kg |
||||
|
（2）柴油机 |
常柴ZS1110 |
14.7KW |
2200r/min |
180kg |
||||
|
6、机架 |
||||||||
|
型式：滑撬式（带滑动底座） |
||||||||
|
钻机移动行程 |
400mm |
|||||||
|
让开孔口距离 |
270mm |
|||||||
|
7、钻机外形尺寸（长×宽×高） |
1820×980×1400mm |
|||||||
|
8、钻机重量（含柴油机） |
850kg |
|||||||
