一、概述

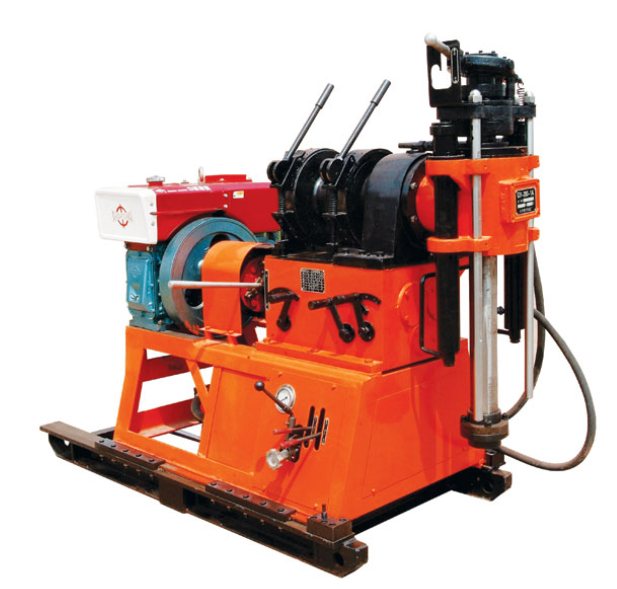

GY-200-1A型工程钻机是一种轻便多用途工程勘察施工钻机,它适用于工业和民用建筑、铁路、桥梁、水电等部门的工程地质勘探,以及小口径的基桩孔施工,它具有下列特点:
1、转速范围广，档次合理。
2、低转速,大扭矩,能适用于钻机取样及桩孔施工。
3、装有前后移动油缸,因此整台钻机可以自由移动距离300毫米,对起下钻具带来了很多方便。
4、油压给进,操作简便,钻进效率高,劳动强度低。
5、结构紧凑,体积小,重量轻。
二、主要性能参数
|
1、钻进能力 |
||||||||
|
钻孔直径（mm） |
300 |
76 |
46 |
|||||
|
钻孔深度(m ) |
60 |
225 |
290 |
|||||
|
钻杆直径(mm) |
50 |
42 |
||||||
|
立轴倾角范围 |
0°～360° |
|||||||
|
2、转盘 |
||||||||
|
转速（r/min） |
正转 |
900 475 388 205 157 68 |
||||||
|
反转 |
256 85 |
|||||||
|
最大扭矩 |
2000N·m |
|||||||
|
给进行程 |
400mm |
|||||||
|
油缸最大给进力 |
29KN |
|||||||
|
油缸最大上顶力 |
39KN |
|||||||
|
3、升降机 |
||||||||
|
卷筒直径 |
φ135mm |
|||||||
|
钢丝绳直径 |
φ12.5mm |
|||||||
|
卷筒容绳量 |
30m |
|||||||
|
单绳提升力 |
30KN |
|||||||
|
单绳最大提升速度 （第二层）（m/s） |
0.27 0.64 0.83 1.58 1.64 |
|||||||
|
4、油泵 |
||||||||
|
型号 |
CBF-F420-ALPL齿轮油泵 |
|||||||
|
排量 |
20mL/r（流量33L/min） |
|||||||
|
额定转速 |
2500r/min |
|||||||
|
额定压力 |
20MPa |
|||||||
|
最大压力 |
25MPa |
|||||||
|
5、动力机 |
型号 |
功率 |
转速 |
重量 |
||||
|
（1）电动机 |
Y160L-4 |
15KW |
1460r/min |
144kg |
||||
|
（2）柴油机 |
常柴ZS1110 |
14.7KW |
2200r/min |
180kg |
||||
|
6、机架 |
||||||||
|
型式：滑撬式（带滑动底座） |
||||||||
|
钻机移动行程 |
400mm |
|||||||
|
让开孔口距离 |
270mm |
|||||||
|
7、钻机外形尺寸（长×宽×高） |
1820×980×1400mm |
|||||||
|
8、钻机重量（不包括动力机） |
670kg |
|||||||
