一、概述

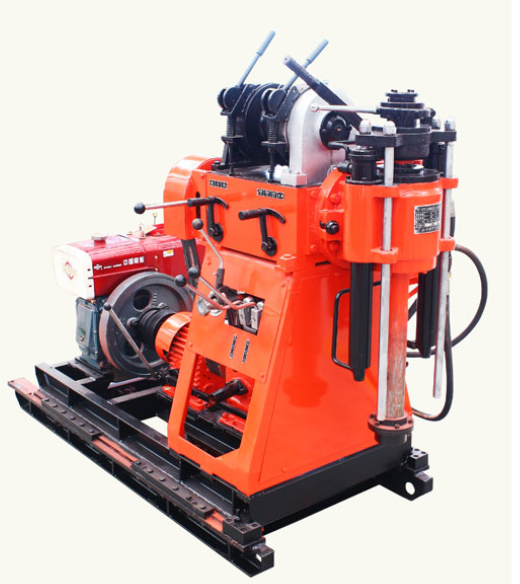

GY-150H型前后移动钻机是一种轻便多用途工程勘察钻机，它适用于工业和民用建筑，铁路，桥梁，水电等部门的工程地质勘探，以及小直径的基桩孔施工。
钻机特点:
1.转速范围广，挡次合理。
2.低转速，大扭矩，能适应于钻机取样及桩孔施工。
3.高转速，打小口径金刚石钻头，能适应于钻机验桩等的施工。
4.采用摩擦锥与游星轮组合式升降机，结构先进，冲击性好。
5.油压给进，操作简便，钻进效率高。
6.转盘采用T型槽变角装置，变角范围广，故能钻进各种倾角的钻孔。
7.结构紧凑，体积小，重量轻，装载形式为拖挂式，解体及搬迁方便。
二、主要性能参数
|
1、钻进能力 |
|||||||
|
钻孔直径（mm） |
300 |
76 |
46 |
||||
|
钻孔深度(m ) |
45 |
180 |
230 |
||||
|
钻杆直径(mm) |
42 |
||||||
|
立轴倾角范围 |
0°～360° |
||||||
|
2、转盘 |
|||||||
|
转速（r/min） |
60 200 400 610 1100 |
||||||
|
最大扭矩 |
1800N·m |
||||||
|
给进行程 |
450mm |
||||||
|
油缸最大给进力 |
20KN |
||||||
|
油缸最大上顶力 |
30KN |
||||||
|
3、升降机 |
|||||||
|
卷筒直径 |
φ125mm |
||||||
|
钢丝绳直径 |
φ11mm |
||||||
|
卷筒容绳量 |
26m |
||||||
|
单绳提升力 |
24KN |
||||||
|
单绳最大提升速度 （第二层）（m/s） |
0.20 0.72 1.26 2.8 |
||||||
|
4、油泵 |
|||||||
|
型号 |
CBF-F420-ALPL齿轮油泵 |
||||||
|
排量 |
20mL/r |
||||||
|
额定转速 |
2500r/min |
||||||
|
额定压力 |
20MPa |
||||||
|
最大压力 |
25MPa |
||||||
|
5、动力机 |
型号 |
功率 |
转速 |
重量 |
|||
|
（1）电动机 |
Y160L-4 |
15KW |
1460r/min |
144kg |
|||
|
（2）柴油机 |
常柴ZS1100 |
12.1KW |
2200r/min |
155kg |
|||
|
6、机架 |
|||||||
|
型式：滑撬式（带滑动底座） |
|||||||
|
钻机移动行程 |
400mm |
||||||
|
让开孔口距离 |
280mm |
||||||
|
7、钻机外形尺寸（长×宽×高） |
1820×980×1420mm |
||||||
|
8、钻机重量（不包括动力机） |
560kg |
||||||
