一、概述

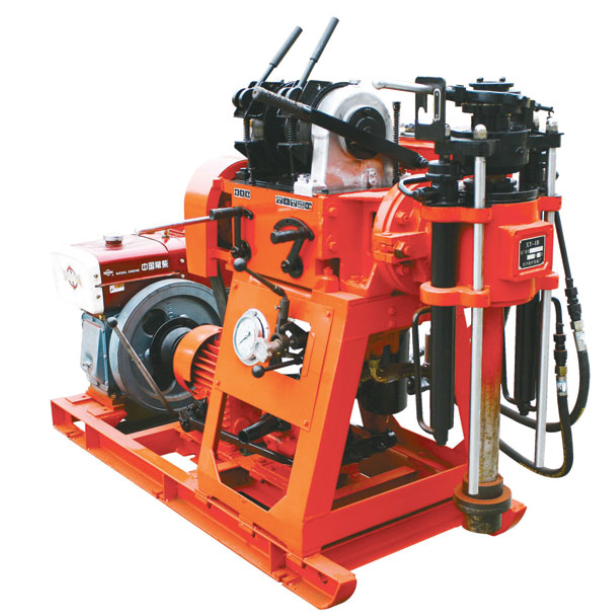

XY-1B型钻机是一种轻便高速立轴式工程勘察钻机。它适用于工业和民用建筑﹑铁路﹑桥梁﹑水电等部门的工程地质勘探。其主要特点如下：
1．高转速，可选用小口径金刚石钻头进行钻进。
2．采用摩擦锥与游星轮组合式升降机，结构先进，适合冲击钻进。
3．油压给进，操作简便，钻进效率高。
4．结构紧凑，水泵安装在钻机上，占用场地面积小。
5．转盘采用T型槽变角装置，变角范围广，故能钻进各种倾角的钻孔。
6．开箱不外露伞齿轮，使得齿轮啮合准确可靠﹑无污染，使用寿命长。
二、主要性能参数
|
1、钻进能力 |
||||||
|
钻孔直径（mm） |
130 |
75 |
46 |
|||
|
钻孔深度(m ) |
75 |
120 |
150 |
|||
|
钻杆直径(mm) |
42 |
|||||
|
立轴倾角范围 |
0°～360° |
|||||
|
2、转盘 |
||||||
|
转速（r/min） |
140 305 480 1050 |
|||||
|
最大扭矩 |
550N·m |
|||||
|
给进行程 |
400mm |
|||||
|
油缸最大给进力 |
20KN |
|||||
|
油缸最大上顶力 |
30KN |
|||||
|
3、升降机 |
||||||
|
卷筒直径 |
φ100mm |
|||||
|
钢丝绳直径 |
φ9.3mm |
|||||
|
卷筒容绳量 |
18m |
|||||
|
单绳提升力 |
10KN |
|||||
|
单绳最大提升速度（m/s） |
0.40 0.87 1.48 3.23（第二层） |
|||||
|
4、油泵 |
||||||
|
型号 |
CBW-F314-ALP齿轮油泵 |
|||||
|
排量 |
14mL/r |
|||||
|
额定转速 |
2500r/min |
|||||
|
额定压力 |
20MPa |
|||||
|
最大压力 |
25MPa |
|||||
|
4、水泵 |
||||||
|
型式 |
卧式单缸往复双作用活塞泵 |
|||||
|
流量 |
100 L/min |
|||||
|
最高工作压力 |
1.5 MPa |
|||||
|
5、动力机 |
型号 |
功率 |
转速 |
重量 |
||
|
（1）电动机 |
Y160M-4 |
11KW |
1460r/min |
123kg |
||
|
（2）柴油机 |
常柴ZS1100 |
12.1KW |
2200r/min |
155kg |
||
|
6、钻机外形尺寸（长×宽×高） |
1800×835×1150mm |
|||||
|
7、钻机重量（不包括动力机） |
480 kg |
|||||
