一、概述

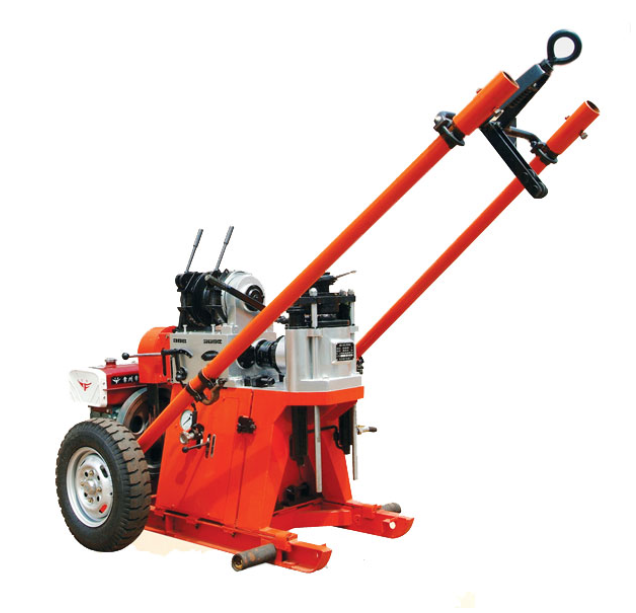

GY-1型钻机是一种轻便多用途工程勘察钻机，它适用于工业和民用建筑、铁路、桥梁、水电等部门的工程地质勘探，以及小直径的基桩孔施工。其主要特点有以下几点：
1.转速范围广，档次合理。
2.低转速、大扭矩，能适应于钻机取样及桩孔施工。
3.采用摩擦锥与游星轮组合式卷扬机，结构先进，冲击性好。
4.回转器开箱后，孔口开阔，可直接起下直径Φ400以内的钻具。操作方便。
5.钻塔为楼梯塔或钢管四脚塔，装载形式有滑橇式和拖挂式。由用户任选。
6.油压给进，操作简便，钻进效率高。
7.结构紧凑，体积小，重量轻，解体及搬迁方便。
二、主要性能参数
|
1、钻进能力 |
|||||||
|
钻孔直径（mm） |
300 |
76 |
46 |
||||
|
钻孔深度(m ) |
25 |
135 |
175 |
||||
|
钻杆直径(mm) |
42 |
||||||
|
2、转盘 |
|||||||
|
转速（r/min） |
48 100 200 350 650 |
||||||
|
最大扭矩 |
2000N·m |
||||||
|
给进行程 |
400mm |
||||||
|
油缸最大给进力 |
20KN |
||||||
|
油缸最大上顶力 |
30KN |
||||||
|
3、升降机 |
|||||||
|
卷筒直径 |
φ125mm |
||||||
|
钢丝绳直径 |
φ11mm |
||||||
|
卷筒容绳量 |
24m |
||||||
|
单绳提升力 |
18KN |
||||||
|
单绳最大提升速度 （第二层）（m/s） |
0.32 0.66 1.24 2.58 |
||||||
|
4、油泵 |
|||||||
|
型号 |
CBF-F420-ALP齿轮油泵 |
||||||
|
排量 |
20mL/r |
||||||
|
额定转速 |
2500r/min |
||||||
|
额定压力 |
20MPa |
||||||
|
最大压力 |
25MPa |
||||||
|
5、动力机 |
型号 |
功率 |
转速 |
重量 |
|||
|
（1）电动机 |
Y160M-4 |
11KW |
1460r/min |
123kg |
|||
|
（2）柴油机 |
常柴ZS1100 |
12.1KW |
2200r/min |
155kg |
|||
|
6、钻机外形尺寸（长×宽×高） |
1580×1080×1200mm |
||||||
|
7、钻机重量（不包括动力机） |
450kg |
||||||
