一、生产线工艺参数

（1）材质：国标冷轧不锈钢卷板

（2）材料厚度：0.20-2.0mm

（3）材料宽度：≤1050mm

（4）钢卷内径：￠508mm

（5）钢卷外径：≤1800mm

（6）钢卷重量：≤15吨

（7）成品剪刀毛刺≤0.03mm

（8）成品公差：长度方向公差1500mm±0.3mm，对角线公差（成品长度≤1500）±0.3mm;

二、设备参数

（1） 电源：380V/50HZ/3PH

（2） 装机容量（总功率）：约105 Kw

（3） 整线速度:最大70m/min

（4） 剪板长度：200mm-3200mm

（5） 上料台车: 1.5KW台湾万鑫齿轮减速电机

（6） 液压电动放卷：2.2KW 摆线针齿轮减速变频电机

（7） 整平主机：30Kw西门子贝得变频电机

（8） 液压剪床：30Kw江门电机

（9） 输送机：2.2Kw台湾万鑫变频电机

（10）叠料架: 1.5KW台湾万鑫齿轮减速电机

（11）出料台: 1.5KW台湾万鑫齿轮减速电机

（12）风机:4KW，需是离心高压风机，风口三个，左右有阀门开闭（客户提供，我方装变频调速器）

（13）操作人数：1-2人

（14）设备占地面积：约18m(长)x2m(宽)

（15）设备主体颜色：待定

（16）生产流程方向：面向操作台从（右）至（左）方向入料(即反方向机)。

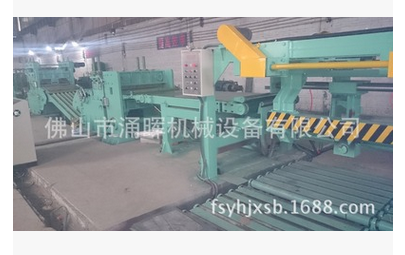

三、设备组成

（1）上料台车

（2）放卷机（带支承托臂）

（3）四层辊整平主机及覆膜

（4）活套

（5）四辊定尺

(6)液压快速剪床

(7)可调速输送机

(8)液压升降台及接拍料机

 (9)出料台

(10)液压及电控
