生产线（设备）参数和主要性能

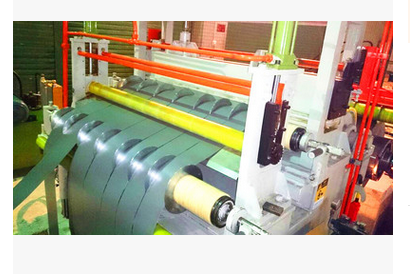

1、生产线名称：全自动纵剪分条生产机组

2、生产型号：CQAB—1300*0.2-0.5

3、本生产线用于厚度0.2—1.5mm，宽度200—1300 mm的国标取向硅钢卷板材料的纵剪、收料、加工设备。

5、材料参数

1）材质：取向硅钢卷板，冷板，铝板等

2）材料厚度：0.2——0.5mm

3）材料宽度：200mm至1300mm

4）料卷重量；10T（10T可以达到220M/MIN，15T降低速10%速度）

5）拉伸强度：70~450MPA

6）屈服强度：30~350MPA

7）材料内径：∮508mm注：钢芯长度1400mm

8）生产线速度：0——220m/min

6、电器基本要求

1）电源：电压三相380VAC±10%频率50HZ±1%

2）使用环境：机旁温度-5——+40℃。湿度＜83%，海拔＜2000m

3）防护等级：电气控制柜、控制台IP40，生产线操作台IP40

4）生产线运行方向：  左  进  右  出（按客户确认实际方向为准）

5）生产线占地面积约：7m*20m

7、成品参数

1）分切宽度：≥25mm（具体按刀具确定）

2）分切条数：≤30条

3）成品宽度公差：≤±0.015mm

4）镰刀弯：≤±0.1mm/m

5）剪切后毛刺：≤t*0.03

6）收卷成品外径：≤∮1500mm注：钢芯长度1400mm

7）收卷成品内径：∮508 mm

8）钢卷外表面质量要求：通过该机的钢带不能产生较明显新的表面缺陷（如划痕、毛边等）注：在各通过机组单元与表面摩擦均用PU胶及羊毛毡进行保护。

9）生产速度：0——220m/min  总机容量：约180kw

10）    设备生产主向：从左往右，（正机），设备颜色： 中灰     （按客户确认实际方向和颜色为准）
