一、设备用途：

XMB型三辊四筒棒磨机可供冶金、地质、化工、建材和煤炭等实验室，研究单位及选矿厂进行矿石可选性研究工作时磨细矿石之用，也可供机械、水电、轻工业和农业等方面进行实验研究工作时磨细少量物料之用。

二、 技术参数：

 注：为了保证磨矿滚筒在较佳参数下运转，不要随意改变出厂时的钢棒配比，否则将使磨矿效率显著降低，甚至使磨矿正常状况受到破坏。用户也可通过系统试验，另行选择。

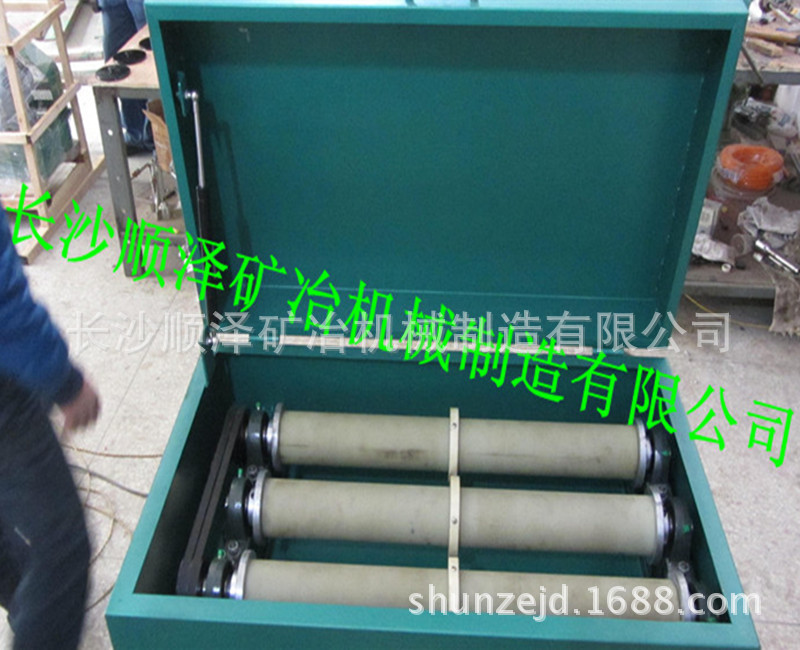

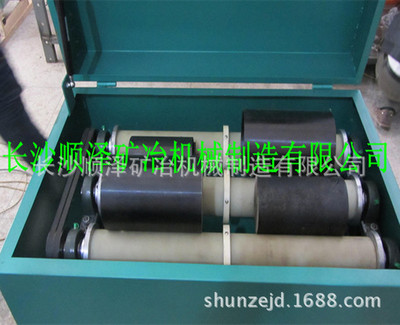

 三、实物图片：

四、机器结构维护概述：

XMB型三辊四筒棒磨机由主机和磨矿滚筒所组成。

磨矿滚筒放在主机上部橡胶辊子上，主动电动机经两级三角皮带轮减速使主动辊子有四种不同的转速以适应各种的速度要求。磨矿滚筒放在辊子上，因受摩擦力的作用在主、从动辊子上滚动，使磨矿滚筒中的钢棒在筒壁内产生冲击，磨剥作用而进行磨矿。两级皮带均可通过调整轴承座的两个支承螺栓而使皮带保持恰当的松紧以保证有较稳定的工作转速。主、从动辊子间距离，按选用的磨矿滚筒的大小，可以进行调节，设备出厂时，辊子位置距离以进行调节安装好。

 设备操作面中间设电气设备门板，装有全部电气元件。靠传动端的门（左门）是供检查传动部份和变换三角皮带时用，另一端（右门）是供存放筒体和工具时使用。

为了减轻箱体内的声音共鸣和便于电动机散热，箱体后面开有百页风口，两侧面开有手环便于搬动，右端下面还有一长孔是供调节三角皮带松紧时使用。

五、安装使用要点：

1、安装：机器不需另设基础，只要调地脚螺杆使设备平整即可，接上电源和地线，使磨矿筒体转动。利用废料进行清理运转，直至筒壁和钢棒清理干净为止。

2、使用：将设备开启，放空运转，待磨去钢棒和筒壁上的铁锈后停止，倒出防锈的石灰水，并将钢棒和筒壁冲洗干净。依次加入水、矿石和药剂，关好进料盖子，即可开动进行磨矿。磨到规定时间后停止，松开出料口，打开进料口，将接料盆放好，并将钢棒和筒壁洗净，即可进行下一次作业。

3、如使用完后可在磨矿筒体内加入防锈石灰水，盖好盖好，将筒体及整机置于水平位置，切断电源，直至下一次使用。
