一、产品详细说明

通过式抛丸清理机是运用辊道机构工件进入主抛丸室时，抛丸器开始顺序工作。经过抛丸处理后，工件表面大部分氧化皮、污物及其它附着物被清理干净，工件表面可达sa2-2.5级。流水线的工作方式是连续循环进行。

抛丸系统的抛丸丸粒经过循环处理系统收集、处理，继续供抛丸器及喷丸系统使用。循环系统的工作方式为：散落的丸料经过下部纵向螺旋输送器、下部皮带输送机构、和横向螺旋输送器输送至斗式提升机，斗式提升机将丸料及杂物提升至清理室上部，由横向螺旋输送机输送高效be分离器，经过be分离器处理后，灰尘和杂物与好的丸料分离，好的丸料进入储料斗储存，待供抛丸器和喷砂系统使用。

为了处理抛、喷丸除锈时产生的大量粉尘，该机配有高效新型的lt-48型脉冲反吹清理滤筒式除尘器各一套，该除尘器除尘效率高、安装维修方便，经其净化后的空气符合以下排放标准。

   ①废气排放＜100mg/m³符合gb16297-1996标准；

   ②大气污染物综合排放符合 gbj4-73，车间内粉尘浓度＜5mg/m³；

   ③车间内工作区有害物质最大浓度符合tj36-79要求。

辊道通过式钢板抛丸清理机主要有输送系统、预热装置、抛丸清理、喷漆、烘干系统、除尘及漆雾处理系统、电控系统等组成。应用于造船、汽车、拆船、电梯、化工、机车等行业。

辊道通过式钢板抛丸清理机，具有以下特点：

1、整机采用plc自动控制，带彩色触摸屏人机界面，自动化程度高，操作维护简单；

 2、整线输送采用变频调速控制；

 3、喷漆往复机构采用专用往复滑台模组，进口伺服电机驱动，精度高，噪音小。可靠性好。

 4、采用美国固瑞克公司无气喷涂系统，喷涂均匀可靠。维护工作量少。

 5、采用脉冲反吹滤筒除尘，环保经济，除尘效率高，

二、产品技术参数：

项目 型式			qxy-1500	qxy-2000	qxy-2500	qxy-3000	qxy-3500	qxy-4000
抛丸器			4~6	6	6	6	6~8	8
单台抛丸器电机功率			15~22kw	15~30kw	15~30kw	22~37kw	22~37kw	22~37kw
清理速度			1~5m/min（sa2.5级，按清理钢板计算，具体看所配抛丸器电机功率大小）
电器控制系统			整线变频调速，plc控制，带触摸屏，喷漆往复采用进口伺服马达控制
烘干			可根据用户要求采用电加热，燃油加热，燃气加热方式或远红外加热方式
钢板	宽度	mm	1000-1500	1000-2000	1000-2500	1000-3000	1000-3500		1000-4000
	厚度	mm	5-32	5-32	5-32	5-60	5-60		6-80
	长度	mm	6000-12000	6000-12000	6000-12000	6000-12000	6000-12000		6000-12000
型钢	最大断面尺寸	mm	1000×250	1000×300	1500×300	1500×300
	长度	mm	2400×12000	2400×12000	2400×12000	2400×12000	2400×12000		2400×12000
构件	最大宽度	mm		800×300	1500×300	1500	800
	最大高度	mm				500	500
	最大高度	mm	2400-12000	2400-12000	2400-12000	2400-12000	2400-12000
辊道负荷		t/m	1			1500
涂漆膜厚度		um	15-25			15-25
设备总功率			按实际情况确定
设备占地面积			设备长50m左右（按板长12m算），占地5~9m（不含除尘系统），高7~8m(不含地坑深度)
地坑尺寸			1.5~3.5m，防水，不得渗漏

1、以上表内的规格和技术参数只是我公司常规产品的参数。

2、公司也可根据客户的具体要求来确定技术参数，为客户量身定做。

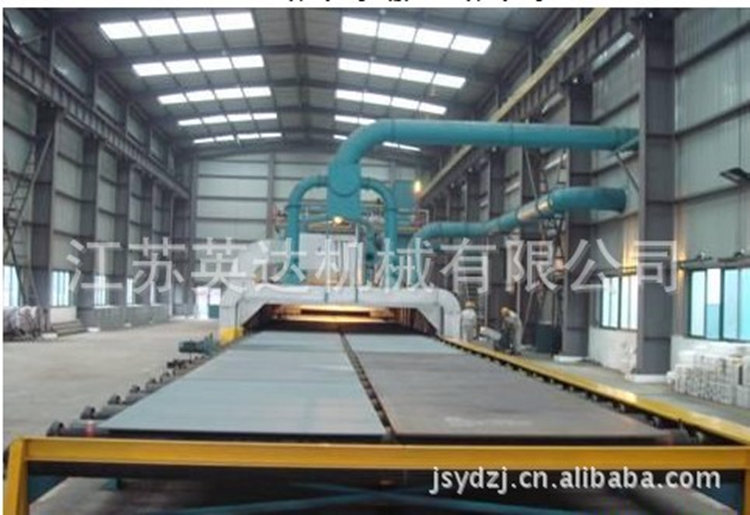

以下是我公司发往印度尼西亚的2.4米的辊道通过式抛丸机，安装技术人员实拍产品





产品质量保证措施

1.产品所需钢板、型材一律从名牌厂家进货。

2.组成设备的各钢板、型材或构件一律进行除锈后喷保养底漆。

3.各配套标准件尽可能从名牌厂家购买，如轴承、电机、减速机等。

4.关键部件抛丸器厂内负荷试车、各运动机构厂内空运转试车。

5.由设计、质检人员成立专门质量监督小组，监管以上各步的落实，以确保产品质量。

企业简介

江苏英达机械有限公司（原大丰市铸造机械总厂）创建于1976年，是集科研、生产、贸易、服务为一体的中型集团企业。公司拥有资产总额8000多万元，占地面积7万多平方米，建筑面积2.8万平方米，职工250余人，年完成销售收入1.1亿元，利税1000余万元。

公司1998年在同行业中率先通过iso9001国际质量管理体系认证；2002年被评为市aaa级信誉企业；连续8年被银行评为aaa级资信企业；2003年通过iso14001国际环境管理体系认证；是中国铸造协会会员单位、全国铸造机械十佳名优品牌、中国驰名品牌、江苏省著名商标认定企业、江苏省质量诚信五星级单位。积极开拓国内外市场，400余个销售服务网络遍布全国30个省、市、自治区，产品远销欧美、加拿大、东南亚各国。

江苏英达机械友情提醒：

网络上的信息可以做为您了解设备相关知识、寻找生产厂家的平台，购买设备还需选择真正的生产厂家。设备使用中出现技术问题、质量问题、购买相关配件等服务，您可以第一时间找到我们。购买我们的产品不存在一锤子买卖，我们还希望通过您的使用将“英达”品牌传播给更多的客户，因此您是我们设备的使用者，更是传播者。

公司可为客户提供成套通过式抛丸清理机设备，也可根据客户的需求量身定制。

 欢迎各界朋友来电或来我司考察洽谈！

如需了解产品详细资料请与本公司联系。

公司电话：0515-83752966

移动电话：13505113250
24小时客服热线：400-690-2006

qq：2240629543

企业网站:  http://www.ydzj.net

          http://www.ydpwj.com

企业地址：江苏省盐城市大丰西团镇大龙小街 43号







• 类型通过式抛丸清理机
