井式铝合金时效炉

一、用途：

rj3系列井式铝合金时效炉系节能型周期作业式时效炉，供铝合金压铸件、铝型材、活塞等铝合金零件在高均温状态下进行时效热处理。产品执行中国航空工业部军用标准gjb509-98-88，可用于航天、航空飞机制造行业，使用我厂生产的电炉微电脑程序控温柜实现高精度工艺曲线全自动控温。

二、结构简介：

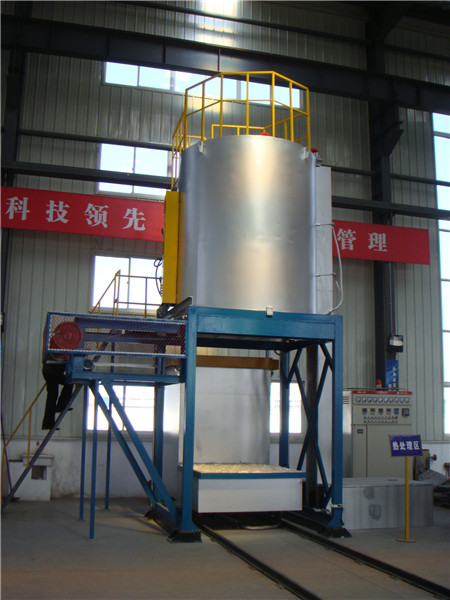

井式铝合金时效炉外壳由钢板和型钢制成圆柱形炉体，炉盖内面采用不锈钢板制成。炉衬采用超轻质节能微珠耐火保温砖砌筑。炉衬与炉壳夹层置硅酸铝超长纤维棉保温，间隙填充膨胀保温粉。属于典型节能型炉衬结构，节电30%-40%。电阻丝采用0cr25al5高电阻合金丝绕成螺旋状安装在炉膛的搁丝砖上。炉膛内放置有不锈钢装料筐。炉盖采用手动扛杆升降，大型炉盖采用电动变速机升降。为了使工件均匀加热，在炉盖上安装有耐热不锈钢轴和风叶制成的热风循环风机，工件在加热过程中，热空气在铝合金时效炉内上下高速循环以保证工件均匀加热。为保证操作安全在升降机构附近装有限位开关，此开关与铝合金时效炉控制柜电源联锁，炉盖关闭时（工作时）接通电源。当炉盖开启时限位开关即切断控制电源，因此加热元件的电源同时切断，以保证安全操作。井式铝合金时效炉出厂时配套自动控温柜，热电偶。

详情可来电咨询：139-2949-2858 陈工。

三、技术参数：

参数名称		单位	型号
			rj3-20-5	rj3-30-5	rj3-45-5	rj3-60-5
额定功率		kw	20	30	45	60
额定电压		v	380
频率		hz	50
相数		相	3
最高温度		℃	500
工作温度		℃	500
炉膛 尺寸	直径	mm	φ500	φ700	φ800	φ1000
	深度	mm	650	900	1100	1300
加热元件接法			y	y	y	△
空炉升温时间		h	1.5
控温精度		℃	±1
炉温均匀性		℃	±5
最大装载量		kg	250	500	800	1200
重量		kg	1800	2600	3100	4000

* 可为用户设计制造各种炉膛尺寸，不同规格的井式铝合金时效炉。

• 装载量250
• 工作室尺寸500*650
• 外形尺寸900*850
• 品牌 金力泰
• 型号 rj3-20-5
• 别名 铝合金时效炉
• 适用范围 供铝合金压铸件、铝型材、活塞等铝合金零件在高均温状态下进行时效热处理。
• 炉膛最高温度500
• 工作温度500
