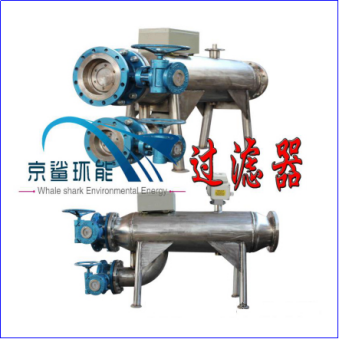

直通式过滤器
一．产品介绍
直通式反冲洗过滤器可以过滤水中的各种机械杂质，确保系统设备的安全可靠运行。本设备在进出水口装有压力表，以便于用户通过进出水口的压力差来判断是否应对滤芯进行清洗，操作简单明了。产品本身滤网设计合理，不易出现故障，使用寿命长，能适应各种工作环境等优势得到广大用户的认可。
二．适用范围
<1> 石油化工管道、液体过滤。
<2> 能源化工管道、液体过滤。
<3> 精细化工管道、液体过滤。
<4> 给排水以及污水管道水质处理。
<5> 工业制造冷却水循环过滤、乳化液过滤、给排水管道水过滤。
<6> 造纸业生产废水过滤。
<7> 电厂冷却水循环过滤。
<8> 矿山井下水过滤、喷雾系统水质处理、乳化液过滤……
<9> 农业园林灌溉水杂质过滤、以及有机液体肥料输送管道过滤。
<10> 食品饮料液体杂质过滤。
三．技术参数
流量范围： 40～2400 m3/h
过滤精度： 100～2000 μm
工作压力： 0.1～1.6 mpa
压力损失： ≤ 0.016 mpa
排污阀口径： dn 50 mm
排污时间： 10～60 s
排污耗水量： <1%
适用温度： ≤ 85 ℃
电源：交流三相380v/50hz
控制界面：数显、旋钮、开关
滤网类型： 316不锈钢
四．工作原理
反冲洗过滤器主要由主筒、不锈钢滤网、蝶阀及排污装置所组成。
过滤器正常工作时：蝶阀开启，水流由入口进入过滤器，经过滤网过滤从出水口流出。
过滤器需要反冲洗排污时：关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。
四．直通式反冲洗过滤器类型：
结构形式：立式与卧式两种（用户根据不同的安装环境选型，节约占地面积）
操作模式：手动与全自动。全自动操作是在手动基础上加装了压力传感器和plc可编程控制器，达到水处理设备的连续运行和自动反冲洗，使产品更加适应工业自动化技术要求。
五、过滤器选型
1、处理水量多少
2、系统的管道压力
3、用户要求的过滤精度
4、过滤杂质中悬浮物浓度
5、过滤介质的有关物理，化学性质
