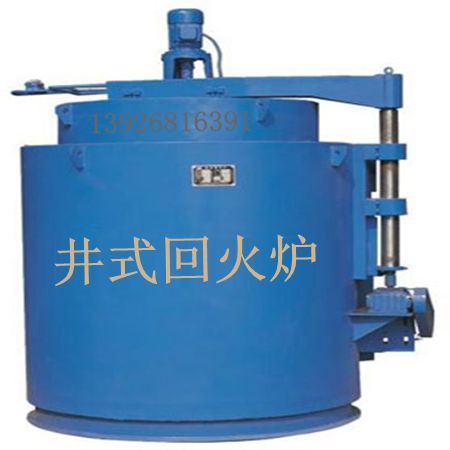

rj2系列650℃井式电阻炉

本系列井式电阻炉系周期作业式电炉,主要供钢制机件特别是长件（轴类机件）作正火、退火、淬火、回火、固溶、时效等热处理之用。若工艺上需要，可通入保护气，以减少零件的氧化。

一、井式炉的主要用途：

井式炉适用于杆类，长轴类零件的热处理，可减少元件的变形量，一般650℃系列电阻炉适用于回火热处理和轻金属热处理。950℃和1200℃可适用各种合金钢、不锈钢长轴等零件的淬火、正火、退火、回火等热处理。

二、井式炉的结构：

  井式炉主要由炉体（包括炉壳、炉膛、炉衬、炉盖等）、加热元件、热风循环装置、电动升降机和温控、电控系统部分组成。

炉壳由角钢和钢板焊接而成，呈圆筒形，炉膛与炉壳间填充保温材料。炉膛两壁搁砖上，置放着铁铬铝丝绕成螺旋形的电加热元件，炉膛上面有炉盖，炉盖启动为电动马达传动机构完成。控制炉温的热电偶从炉壳上的热电偶空插入炉内。

电动升降机由马达，减速机，蜗轮蜗杆组成。

热风循环风机：为使炉内的温度更为均匀，本炉在炉盖上装有一只循环风机，作为在加热过程中搅拌炉膛内的空气，使炉内形成热循环，本系统有电机、风冷装置、风叶轴、风叶组成，在使用时只需点动控制按纽即可，同时风机电源与炉盖启闭形成联锁作用，当炉盖开启的同时切断风机电源，风机停止工作。

温度控制：采用块微电脑数显智能仪表自动控温加热，分上下3区独立加热控制，仪表具有p-i-d智能自整定控制功能。

电控柜：工作中设有3相工作电流、电压显示，同时有漏电接地保护、超温报警、恒温计时等功能。

三、井式炉的主要技术参数

数据名称          型号

rj₂-25-6

rj₂-35-6

rj₂-55-6

rj₂-75-6

额定功率（kw）

25

35

55

75

额定电压（v）

380

380

380

380

额定温度（℃）

650

650

650

650

相       数

1

3

3

3

加热元件接法

串

△

△

△

工作室尺寸

直径（mm）

Ø400

Ø500

Ø700

Ø950

高（mm）

500

650

900

1200

空炉升温时间（h）

≤1

≤1

≤1.2

≤1.5

空炉损耗功率（kw)

≤4

≤4.5

≤7

≤10

炉温均匀性（℃）

≤6

≤6

≤6

≤6

积蓄热（kw.h)

75

110

170

230

最大装载量（kg)

150

250

750

1000

外形尺寸

长（mm）

1600

1610

1970

2240

宽（mm）

1030

1130

2490

1740

高（mm）

1900

2070

2290

2850

电炉质量（kg）

1200

1300

3100

4200
