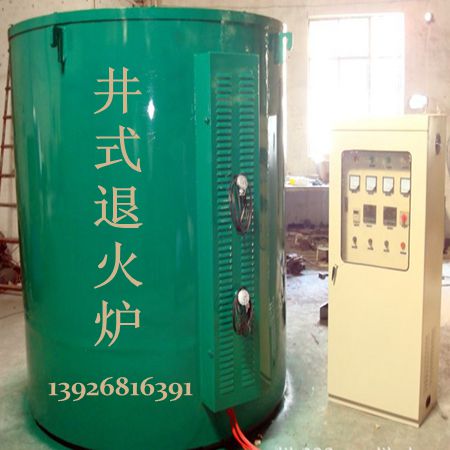

rq3系列950℃井式气体渗碳炉
一、用途
本系列井式气体渗碳电阻炉系周期作业式电炉,主要供低碳钢工件渗碳、渗氮或碳氮共渗等化学热处理之用。
二、结构简介
本系列井式气体渗碳炉由炉壳、炉衬、炉罐、风机及升降机等部分组成。
炉壳是由滚筒成圆形焊接制作而成，底部采用槽钢加固焊接。炉膛用弧形轻质阶梯砖砌筑；加热元件采用高电阻合金丝绕制成螺旋状安放在炉膛的搁丝砖上；炉膛与炉壳之间填充陶瓷纤维棉保温材料；中间放置炉罐及料筐，炉罐上设置炉盖，炉罐与炉盖用螺栓与吊环螺母紧固，并采用高温陶瓷纤维绳密封。
风机装在炉盖上，风机轴穿过炉盖伸到炉罐内，并装有高温不锈钢风叶使炉内气氛均匀。为了加强密封性能，风机轴采用水冷油封结构。炉盖配有三头滴注器，用来滴入有机液体。
三、主要技术数据
|
型号
数据名称
|
rq3-25-9
|
rq3-35-9
|
rq3-60-9
|
rq3-75-9
|
rq3-90-9
|
rq3-105-9
|
|
额定功率（kw）
|
25
|
35
|
60
|
75
|
90
|
105
|
|
额定电压（v）
|
380
|
380
|
380
|
380
|
380
|
380
|
|
额定温度（℃）
|
950
|
950
|
950
|
950
|
950
|
950
|
|
相 数
|
3
|
3
|
3
|
3
|
3
|
3
|
|
加热元件接法
|
y
|
y
|
y.y
|
y.y
|
y.yy
|
y.yy
|
|
工作室尺寸
|
直径（mm）
|
Ø300
|
Ø300
|
Ø450
|
Ø450
|
Ø600
|
Ø600
|
|
高（mm）
|
450
|
600
|
600
|
900
|
900
|
1200
|
|
空炉升温时间（h）
|
≤2.5
|
≤2.5
|
≤2.5
|
≤2.5
|
≤3
|
≤3
|
|
空炉损耗功率（kw)
|
≤7
|
≤9
|
≤12
|
≤14
|
≤16
|
≤18
|
|
积蓄热（kw.h)
|
≤170
|
≤230
|
≤340
|
≤400
|
≤460
|
≤520
|
|
最大装载量（kg)
|
50
|
70
|
150
|
220
|
400
|
500
|
|
外形尺寸
|
长（mm）
|
1410
|
1410
|
1570
|
1570
|
1800
|
1800
|
|
宽（mm）
|
1590
|
1590
|
1810
|
1810
|
2000
|
2000
|
|
高（mm）
|
2100
|
2230
|
2500
|
2850
|
3050
|
3200
|
|
电炉质量（kg）
|
1660
|
1850
|
2630
|
2900
|
3700
|
4100
|
|
