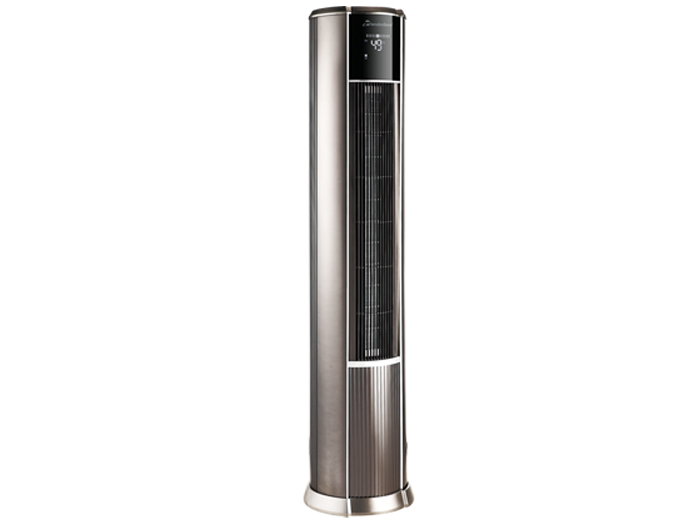

热旋风壁挂式暖空调

功能特色

负离子清新功能

外观设计

铝合金拉丝圆柱外壳，铝合金风轮

安全保护

不带电ptc发热器，3重保护

人性设计

遥控操作，按键开关，可定制电源

奢华外观

新颖数控曲线状面板，全金属铝合金弧形外壳，上进风下摆动出风，豪华典雅人性化设计；

高效性能

采用热转换率高安全性能好的不带电ptc发热器，使产品升温迅速、安全无明火、无氧化寿命长。

稳定可靠

采用低噪音空调电机，性能优越。设有温控器、压敏变阻器和保险管三重安全保护功能，关机自动延时安全保护。

智能操控

实现红外线遥控和液晶显示板触摸开关智能控制，热量、风量大小和负离子清新功能可以随时自由切换，操作轻松自如。

健康舒适

健康负离子清新器，随时清新净化空气、灭杀室内细菌。适合安装于家庭、医院和办公室等场合的加热取暖。

热旋风-壁挂式暖空调

负离子清新功能

铝合金拉丝圆柱外壳

铝合金风轮

不带电ptc发热器

3重保护

遥控操作

按键开关

可定制电源

热旋风壁挂式暖空调型号规格参数 ：

型号

尺寸  （mm）

额定电压 （v~）

额定频率 （hz）

电机功率 （w）

发热器功率 （kw）

最大风速（m/s）

风量 (m3/h)

温升 (k)

噪音 (db)

重量 （kg）

h    l

h

l

h

m

l

h

m

l

rm-g35-d/y

825x220x240

220

50

60   20

3.5

1.8

4

3

2

460

340

220

40-60

<36

10.5

▲ 安装说明



1将安装板从风幕机机身拆下。
把安装板与风幕机的固定螺丝卸下来即可拆下安装板。



2如安装在混泥土墙或砖墙等硬质墙体上，需在墙上确定安装板的固定螺丝的位置, 然后用m 8膨胀螺丝固定,膨胀螺丝裸露部分确保在1 3 - 1 5 m m。



3如安装在木板等软体墙上时，采用s t 5的自攻钉将安装板固定在墙体上。



4确定安装板固定好之后，再把风幕机挂上安装板，再将安装板与风幕机机身的固定螺丝拧紧，确保安装牢固。

5吊挂安装：用户需自购挂件，先固定好挂件(见图“5”)后再装上风幕机。

6天花板内安装：用户需自购通风管道，具体安装见图“6”。



▲ 操作指南

冷暖:
1.1 按开/关键启动风幕机（此时风幕机默认以冷风高速工作）
1.2 按开关键可实现热风、冷风和风速切换规律为：启动（冷风高速）-冷风低速-热风高速-热风低速-关机
2 操作
2.1 按开关键启动风幕机
2.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
三按键接收器系列
1 与接收器操作一致
1.1 按开关键启动风幕机（此时风幕机默认以冷风高速工作）
1.2 连续按冷键或热键可实现冷风高低速切换或热风高低速切换
注： 1、在热风状态中连续工作分钟后按开关键关机，风幕机将在冷风状态下累积工作3分钟然后自动关机。
         2、请在风幕机额定的电源环境下进行以上操作
3g机型面板开关:左“ⅰ”为小功率, 低温度输出；右“ⅱ”为大功率，高温度输出。
根据使用环境，调整出风口的导风件，以获得满意的效果（如图所示）
