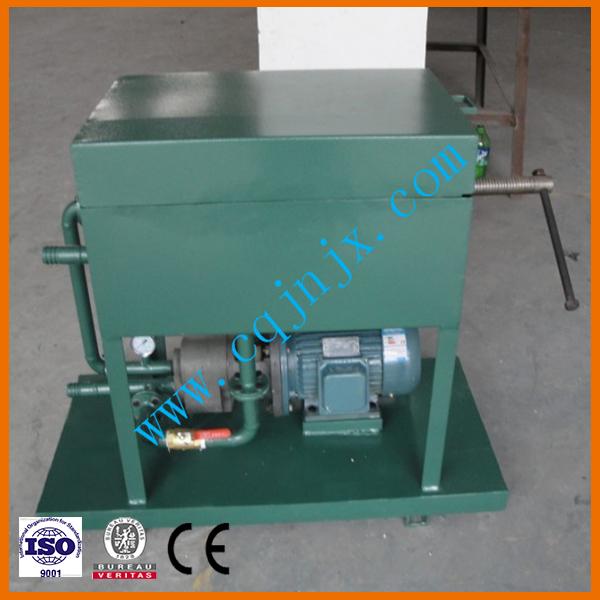

ly-150压力式板框过滤机
ly系列板框式压力式过滤机是专为各电厂、电站、工矿企业变电所、润滑油库房、拖拉机站、石油化工、冶金、国防等单位设计的，主要用来过滤变压器油、透平油、航空液压油及其它液体中的杂质，也可使用不锈钢材料来作为植物油过滤。板框式滤油机由过滤床、油泵和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的压力，将滤板和滤框固定形成一个单独的过滤室，被压紧在滤板和滤框之间的滤纸和滤布起油过滤作用。它具有结构简便、操作容易、运行成本低等优点。
技 术 参 数
型号 | ly-30 | ly-50 | ly-100 | ly-125 | ly-150 | ly-200 | ly-300 | |
额定流量（l/min） | 30 | 50 | 100 | 125 | 150 | 200 | 300 | |
工作压力 （mpa） | 0～0.5 | |||||||
过滤面积（㎡） | ≥0.8 | ≥1.0 | ≥1.3 | ≥1.54 | ≥2.18 | ≥2.5 | ≥3.1 | |
板框尺寸 （mm） | 300×300 | |||||||
压紧方式 | 手动螺旋压紧 | |||||||
滤框数量 | 11 | 13 | 17 | 23 | 27 | 34 | 41 | |
滤板数量 | 12 | 14 | 18 | 25 | 28 | 35 | 42 | |
电 源 | 三相 380v 50hz | |||||||
电机功率(kw) | 1.1 | 1．5 | 2．2 | 2．2 | 3 | 4 | 5．5 | |
转速（r/min） | 1440 | |||||||
过滤精度（μm） | ≤5 | |||||||
滤布尺寸（mm） | 300*300 | |||||||
进出油管径（mm） | φ25 | φ32 | φ42 | φ42 | φ50 | φ50 | φ60 | |
外型尺寸 | 长mm | 750 | 800 | 820 | 850 | 880 | 920 | 1000 |
宽mm | 420 | 450 | 500 | 550 | 550 | 600 | 600 | |
高mm | 750 | 800 | 930 | 1100 | 1100 | 1100 | 1100 | |
整机质量（kg） | 80 | 95 | 130 | 180 | 210 | 250 | 300 | |
注：设备外形与设备重量随着技术的改变而改变。
