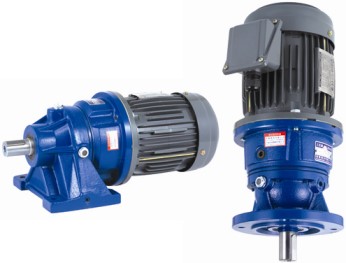

  • hf(三亚卧式直接型减速机）

    上海利海电机有限公司
  • 价格:￥价格面议
  • 设备类型： 专用设备
    型号：
    品牌： 国产
    产地 : 国产
    所在区域：
    主要参数：
    加工能力：
    详细地址：查看申请
  • 联系人：查看申请电话：查看申请

type: hf 卧式直结型∶horizontal flange type


尺寸规格图 dim.table (mm)
size 法兰 flange 出力轴 output shaft 键 key 马达框号
iec 规格
motor frame
c e f g h i m n z lr ls s j t w y
200 90 140 90 13 150 53 156 120 4-12 30 35 24 m 8 7 8 27 63a-71b
280 110 170 125 20 185 72 210 155 4-12 40 50 32 m 10 8 10 35 71b-90l
300 140 200 160 25 233 78 260 200 4-18 50 58 38 m 12 8 10 41 71b-112m
300h 190 200 160 25 283 78 260 200 4-18 50 58 38 m 12 8 10 41 132l
301 140 200 160 25 233 104 260 200 4-18 70 82 50 m 16 9 14 53.5 90l-160l
301h 190 200 160 25 283 104 260 200 4-18 70 82 50 m 16 9 14 53.5 132l-160m
303 210 300 250 35 332 128 370 305 4-22 80 95 55 m 16 10 16 59 90l-160l
305 210 300 250 35 332 138 370 305 4-22 90 105 60 m 20 11 18 64 90l-180l
307 250 365 356 45 425 175 445 436 4-28 110 130 80 pcd-55
3-m12		 14 22 85 100la-200l
309 250 365 356 45 425 215 445 436 4-28 150 170 90 pcd-55
3-m12		 14 25 95 100la-225s
313 280 457 470 40 503 291 560 590 4-28 180 200 120 pcd-70
3-m16		 18 32 127 200la-280s


长度表 length table *in mollimeter
一段式 stage 1
型号 size
马力 hp		 200 280 300 300(h) 301 301(h) 303 305 307 309 313
1/4, 1/2 l 176 236 * * * * * * * * *
1, 2 * 236 277 277 316 316 * * * * *
3, 5 * 246 280 280 318 318 * * * * *
7.5, 10 * * 295 295 333 333 428 438 * * *
15, 20 * * 331 331 370 370 465 475 * * *
25, 30 * * * * * * 465 475 * * *

二段式 stage 2
型号 size
马力 hp		 200 280 300 300(h) 301 301(h) 303 305 307 309 313
1/4, 1/2 l 206 270 308 308 * * * * * * *
1, 2 * 270 308 308 358 358 438 448 * * *
3, 5 * 280 318 318 360 360 440 450 * * *
7.5, 10 * * * * 375 375 455 465 655 695 *
15, 20 * * * * 425 425 490 500 691 731 982
25, 30 * * * * * * * * 691 731 982

三段式 stage 3
型号 size
马力 hp		 200 280 300 300(h) 301 301(h) 303 305 307 309 313
1/4, 1/2 l 236 304 342 342 388 388 * * * * *
1, 2 * 304 342 342 388 388 480 490 664 704 *
3, 5 * 314 352 352 398 398 482 492 666 706 *
7.5, 10 * * * * * * 492 508 681 721 1046
15, 20 * * * * * * * 555 717 757 1082
25, 30 * * * * * * * * * * 1082

四段式 stage 4
型号 size
马力 hp		 200 280 300 300(h) 301 301(h) 303 305 307 309 313
1/4, 1/2 l 266 338 376 376 422 422 510 520 * * *
1, 2 * 338 376 376 422 422 510 520 706 746 1056
3, 5 * 348 386 386 432 432 520 530 708 748 1058
7.5, 10 * * * * * * * * 723 763 1073
15, 20 * * * * * * * * 771 811 1110
25, 30 * * * * * * * * *
