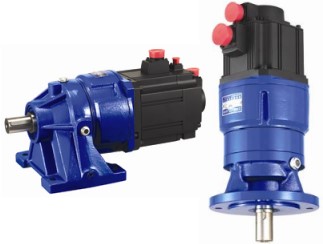

三亚伺服游星减速机
上海利海电机有限公司
价格:￥2.00元/台
设备类型：专用设备

型号：

品牌：国产

产地 : 国产

所在区域：

主要参数：

加工能力：

详细地址：查看申请
联系人：查看申请电话：查看申请

详情描述

比数、扭矩使用马力、对照表
入力转数为 1750 rpm (input with 1750 rpm)

型号 size	l1			l2						l3									l4									最大承受扭力 max. output torque (kg-m)
	一段减速比		最大输入马力	二段减速比		最大输入马力	二段减速比		最大输入马力	三段减速比		最大输入马力	三段减速比		最大输入马力	三段减速比		最大输入马力	四段减速比		最大输入马力	四段减速比		最大输入马力	四段减速比		最大输入马力
	1 stage		(a)	2 stage		(a)	2 stage		(a)	3 stage		(a)	3 stage		(a)	3 stage		(a)	4 stage		(a)	4 stage		(a)	4 stage		(a)

200	3.57	c	0.5	12.75	c	0.5	50.3	c	0.5	45.5	c	0.5	165	a	0.25	313	b	0.25	311	b	0.25	855	a	0.25	1809	c	0.25	a	28
	4.94	a	0.5	17.6	a	0.5	54.16	c	0.5	63	c	0.5	179.5	c	0.25	356.4	c	0.25	364	b	0.25	954	b	0.25	1897	c	0.25
	5.78	b	0.5	20.6	b	0.5	66.4	c	0.5	73.7	c	0.5	179.5	c	0.25	383.9	c	0.25	426	b	0.25	1000	a	0.25	2060	c	0.25
	7.09	c	0.5	24.4	a	0.5	87.8	c	0.5	87.1	a	0.25	193.1	b	0.25	433.7	b	0.25	504	a	0.25	1116	b	0.25	2143	b	0.25	b	20
	9.37	c	0.5	25.3	c	0.5				90.4	c	0.25	202.4	a	0.25	471	c	0.25	522	c	0.25	1227	a	0.25	2219	c	0.25
				28.5	a	0.5				101.9	a	0.25	228.7	a	0.25	507.5	c	0.25	596	a	0.25	1322	a	0.25	2326	c	0.25
				33.4	c	0.5				120.5	a	0.25	236.9	b	0.25	622.5	c	0.25	641	c	0.25	1435	c	0.25	2527	c	0.25	c	17
				35	a	0.5				125	b	0.25	248.3	b	0.25	822.6	c	0.25	697	b	0.25	1546	c	0.25	2937	c	0.25
				41	b	0.5				141	a	0.25	267.5	a	0.25				723	b	0.25	1679	c	0.25	4754	b	0.25
				46.3	b	0.5				146.3	b	0.25	290.5	c	0.25				815	b	0.25	1760	c	0.25	7708	c	0.25

280	3.48	c	3	12.1	c	2				52	a	2	131	a	0.5				403	b	0.25	669	b	0.25	1299	c	0.25	a	60
	4.26	a	3	14.8	a	2				63	a	2	141	a	0.5				446	a	0.25	754	a	0.25	1383	b	0.25
	5.77	b	3	18.1	a	2				69	b	1	144	a	0.5				454	a	0.25	818	a	0.25	1590	a	0.25
	7.2	c	3	20	b	2				77	a	1	177	a	0.5				494	b	0.25	834	b	0.25	1726	b	0.25	b	45
				24.6	a	2				85	a	1	192	b	0.5				503	b	0.25	940	a	0.25	2154	b	0.25
				30.7	a	2				87.2	c	1	221	a	0.5				557	a	0.25	1021	a	0.25	2687	c	0.25
				33.3	b	2				104	a	1	239	b	0.25				604	a	0.25	1041	b	0.25				c	35
				41.5	b	2				106	a	1	299	b	0.25				616	b	0.25	1108	b	0.25			
				51.8	c	1				116	a	1	373	c	0.25				628	c	0.25	1274	a	0.25			

300 300h	3.48	c	7.5	12.1	c	5	51.8	c	3	52	a	5	116	a	2	299	b	0.5	403	b	0.5	628	c	0.25	1108	b	0.25	a	120
	4.26	a	7.5	14.8	a	5				63	a	5	131	a	2	373	c	0.25	446	a	0.5	669	b	0.25	1274	a	0.25
	5.77	b	7.5	18.1	a	5				69	b	5	141	a	2				454	a	0.5	754	a	0.25	1299	c	0.25
	7.2	c	7.5	20	b	5				77	a	5	144	a	2				494	b	0.5	818	a	0.25	1383	b	0.25	b	90
				24.6	a	5				85	a	5	177	a	2				503	b	0.25	834	b	0.25	1590	a	0.25
				30.7	a	5				87.2	c	2	192	b	1				557	a	0.25	940	a	0.25	1726	b	0.25
				33.3	b	5				104	a	2	221	a	1				604	a	0.25	1021	a	0.25	2154	b	0.25	c	70
				41.5	b	5				106	a	2	239	b	0.5				616	b	0.25	1041	b	0.25	2687	c	0.25	c	70

301 301h	3.48	c	15	12.1	c	7.5	51.8	c	7.5	52	a	5	116	a	3	299	b	1	403	b	1	628	c	0.5	1108	b	0.25	a	240
	4.26	a	15	14.8	a	7.5				63	a	5	131	a	3	373	c	1	446	a	1	669	b	0.5	1274	a	0.25
	5.77	b	15	18.1	a	7.5				69	b	5	141	a	3				454	a	1	754	a	0.5	1299	c	0.25
	7.2	c	15	20	b	7.5				77	a	5	144	a	3				494	b	1	818	a	0.5	1383	b	0.25	a	240
				24.6	a	7.5				85	a	5	177	a	3				503	b	1	834	b	0.5	1590	a	0.25
				30.7	a	7.5				87.2	c	3	192	b	2				557	a	1	940	a	0.5	1726	b	0.25
				33.3	b	7.5				104	a	3	221	a	3				604	a	1	1021	a	0.5	2154	b	0.25	c	155
				41.5	b	7.5				106	a	3	239	b	1				616	b	1	1041	b	0.5	2687	c	0.25	c	155

303	3.6	c	20	12.5	c	15	43	b	10	53	a	7.5	112	c	5	190	c	2	412	b	1	962	b	0.5	1989	b	0.25	a	320
	4.25	a	20	15.3	a	15	44.6	c	10	63	a	7.5	124	c	5	221	b	2	456	b	1	1024	b	0.5	2244	d	0.25	a	320
	5.33	b	20	18.1	a	15	54	d	10	72	a	7.5	131	b	5	230	c	2	524	d	1	1084	d	0.25	2799	d	0.25	b	280
	6.2	c	20	20.8	a	15				77	a	7.5	134	b	5	258	c	1	558	b	1	1177	b	0.25			
	7.5	d	20	22.7	b	15				79	b	7.5	136	c	3	276	b	1	618	b	1	1278	b	0.25			
				24.5	a	15				85	a	7.5	141	a	3	311	c	1	654	d	1	1327	d	0.25				c	245
				26.4	d	15				90	b	7.5	150	c	3	321	c	1	696	b	1	1447	d	0.25				c	245
				30.7	b	15				96.7	b	7.5	163	b	3	388	d	1	756	b	1	1594	b	0.25				d	210
				35.8	c	10				104	a	5	177	b	3				801	d	0.5	1656	d	0.25			
				38.4	b	10				107	b	5	184	c	3				869	d	0.5	1798	d	0.25			

305	3.6	c	30	12.5	c	20	43	b	20	53	a	10	112	c	7.5	190	c	3	412	b	2	962	b	0.5	1989	b	0.5	a	630
	4.25	a	30	15.3	a	20	44.6	c	15	63	a	10	124	c	7.5	221	b	3	456	b	2	1024	b	0.5	2244	d	0.5	a	630
	5.33	b	30	18.1	a	20	54	d	15	72	a	10	131	b	7.5	230	c	3	524	d	1	1084	d	0.5	2799	d	0.5	b	550
	6.2	c	30	20.8	a	20				77	a	10	134	b	7.5	258	c	3	558	b	1	1177	b	0.5			
	7.5	d	30	22.7	b	20				79	b	10	136	c	5	276	b	3	618	b	1	1278	b	0.5			
				24.5	a	20				85	a	10	141	a	7.5	311	c	2	654	d	1	1327	d	0.5				c	470
				26.4	d	20				90	b	10	150	c	5	321	c	2	696	b	1	1447	d	0.5			
				30.7	b	20				96.7	b	10	163	b	5	388	d	2	756	b	1	1594	b	0.5			
				35.8	c	20				104	a	10	177	b	5				801	d	1	1656	d	0.5				d	410
				38.4	b	20				107	b	10	184	c	5				869	d	1	1798	d	0.5				d	410

307	3.43	c	50	12.3	c	30	46	c	30	43	a	20	125	b	20	202	b	10	396	a	7.5	848	c	3	1721	c	1	a	1525
	4.09	a	50	14.7	a	30				50	a	20	139	c	15	221	a	10	455	a	7.5	906	a	3	1941	c	1
	5.25	b	50	17.4	a	30				60	a	20	146	c	15	227	b	10	492	c	5	942	a	3	2122	c	1
	6.23	c	50	18.9	b	30				63	a	20	152	b	15	234	b	10	546	a	5	1022	a	3	2422	c	1	b	1245
				21.8	b	30				77	b	20	157	a	15	270	c	7.5	603	c	3	1106	c	2			
				25.4	c	30				80	b	20	163	c	15	278	c	7.5	669	a	3	1130	a	2			
				27.9	b	30				89	a	20	177	b	15	284	c	7.5	693	c	3	1149	c	2			
				30.7	c	30				93	a	20	188	b	15	336	c	7.5	755	a	3	1275	a	2				c	1075
				32.5	c	30				100	a	20	192	b	15				769	a	3	1433	c	2			
				38	c	30				113	c	20	199	c	10				816	c	3	1591	a	2			

309	3.43	c	100	12.3	c	50	46	c	50	43	a	20	125	b	20	202	b	15	396	a	10	848	c	5	1721	c	2	a	2250
	4.09	a	100	14.7	a	50				50	a	20	139	c	20	221	a	15	455	a	10	906	a	5	1941	c	2
	5.25	b	100	17.4	a	50				60	a	20	146	c	20	227	b	15	492	c	7.5	942	a	5	2122	c	2
	6.23	c	100	18.9	b	50				63	a	20	152	b	20	234	b	15	546	a	7.5	1022	a	5	2422	c	2	b	1800
				21.8	b	50				77	b	20	157	a	20	270	c	10	603	c	5	1106	c	3			
				25.4	c	50				80	b	20	163	c	20	278	c	10	669	a	5	1130	a	3			
				27.9	b	50				89	a	20	177	b	20	284	c	10	693	c	5	1149	c	3			
				30.7	c	50				93	a	20	188	b	20	336	c	10	755	a	5	1275	a	3				c	1600
				32.5	c	50				100	a	20	192	b	20				769	a	5	1433	c	3			
				38	c	50				113	c	15	199	c	15				816	c	5	1591	a	3			

313	4.14	a	150	14.2	a	100	28.3	b	100	51	a	50	110	a	50	181	c	30	335	a	20	706	b	15	1035	b	10	a	6500
	5.4	b	150	16.9	a	100	33.6	b	100	61	a	50	120	b	50	193	a	30	381	a	20	793	a	15	1192	b	10	a	6500
	6.5	c	150	18.5	b	100	34.1	c	100	71	a	50	135	b	50	208	b	30	501	b	20	847	b	15	1393	a	10	b	5000
				21.7	b	100	40.5	b	100	78	a	50	143	b	50	252	b	30	541	a	20	914	a	15	1817	b	10	b	5000
				25.8	b	100				92	a	50	151	b	50	303	c	30	586	a	20	956	b	15	2186	b	10	c	4100
				26.6	c	100				105	a	50	176	b	50				649	a	20	990	a	15				c	4100

◆remark∶(a)＝max input hp.
＊依您需要的减速比及转矩来对照每一段减速比上的abc最大受力直质，及最大输入马力。
please determine you ratio and output torque to match each code of gear stages a，b & c. and find different maximum torque & input capactity.

例∶型号 280，一段齿5.77比(b)在对照右侧最大受力表，其(b)最大受力为45kg/m，最大可输入马力3hp。
example∶type 280#，ratio1/5.77
gear stage code∶(b)
max torque∶45kg-m
max input hp∶3hp
