真空干燥设备 >> 真空变压法干燥设备

应用范围

●用于10～110kv电压等级，100000kva容量以下的变压器器身干燥。

●110～500kv电压等级的变压器线圈干燥。

●110～500kv电压等级的电流、电压互感器器身干燥。

●电容器的真空干燥l

●其他电工材料的真空干燥

设备特性

1、加热原理先进合理

变压法真空干燥设备对产品的加热，是利用真空干燥罐内被干燥产品蒸发出的水蒸气作为传热介质，在加热器和被干燥产品中进行热交换。此种加热方式与煤油气相干燥加热类似。加热均匀性非常好，加热效率高并且稳定。

2、生产效率高

干燥一台110kv，40000kva的变压器器身，工艺时间只需五十个小时左右，其生产效率接近煤油气相干燥设备。

3、设备配置简单

该类设备与热风循环干燥设备相比，取消了热风循环系统。从设备配套的系统数量看，配置简单，大大方便了操作和维护。

5、自动化程度高

因其工艺路线清楚，控制明确简捷，有利于对干燥全工艺过程实现自动化控制，且自动控制的可靠性较高。

6、设备投资相对较低

与同样尺寸的热风干燥干燥设备相比，可节省三分之一以上的设备投资，性价比高。

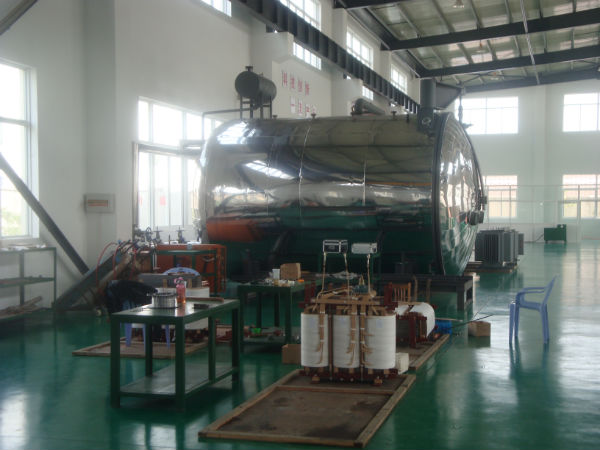

1、圆形罐-适用于35kv等级
干燥罐尺寸mm	极限真空度	漏率	工作温度	控制方式
φ2200×3000	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
φ2400×3000	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
φ2600×3000	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
φ2800×3000	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
φ3000×3500	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
φ3200×3500	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
φ3200×4000	≤50pa(空载)	≤100papa.l/s	115±5℃	plc自动智能控制
干燥罐的有效尺寸可根据用户要求设计，上述规格仅供参考

2、方形罐-适用于110kv等级
干燥罐尺寸mm	极限真空度	漏率	工作温度	控制方式
4000×2500×2500	≤50pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
4000×3000×3000	≤50pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
5000×3000×3000	≤10pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
5000×3000×3500	≤10pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
6000×4000×4000	≤10pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
7500×4000×4500	≤10pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
8500×4500×4500	≤10pa(空载)	≤500papa.l/s	115±5℃	人机对话全自动智能控制
干燥罐的有效尺寸可根据用户要求设计，上述规格仅供参考
