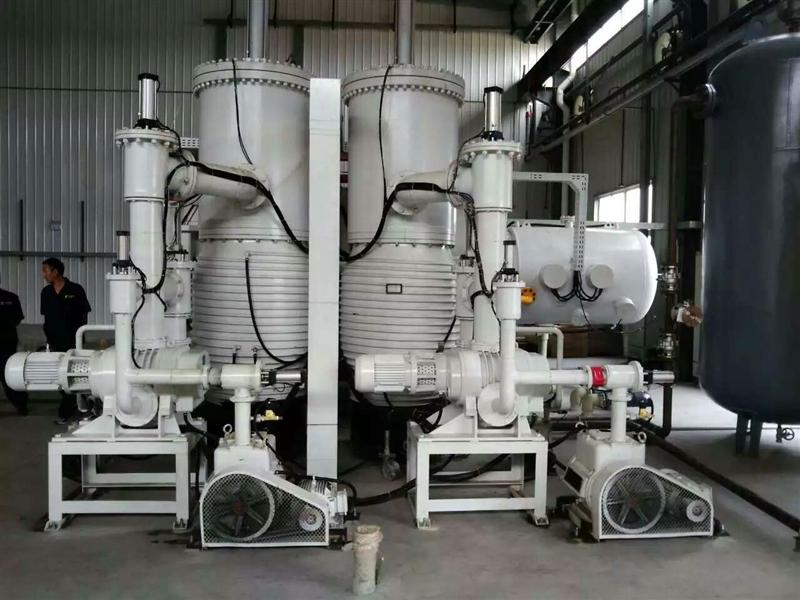

真空钎焊炉
用途：
1． 应用于不锈钢、碳素钢，钛合金工模具钢的钎焊。
2． 硬质合金，有色金属等的钎焊。
炉胆有石墨炉胆和金属炉胆两种：一般材料多选用石墨炉胆，其发热体为石墨棒。隔热屏多为碳毡和陶瓷毡；如隔热屏采用金属钼和不锈钢，加热元件采用金属钼，主要用于钛合金和有色金属等特殊零件的钎焊。温度控制采用智能化温控仪，动作控制采用fx2n可编程控制器。
性能特点
该炉有单室卧式炉，双室半连续炉，三室连续炉等。该设备较适合用于不锈钢、钛合金、硬质合金、高温度合金的真空钎焊，为确保钎焊质量，该设备采用分区加热控温，炉温均匀性可达到±3℃。隔热屏采用金属钼和不锈钢制成，发热体为金属钼（最高使用温度1300℃）。
主要技术性能规格参数
|
型号 |
有效工作尺寸 |
装炉量 |
加热功率 |
最高炉温 |
炉温均匀性 |
极限真空度pa |
压升率 |
气冷压强 |
|
zqh-100 |
500×300×300(mm) |
100kg |
65kw |
1300℃ |
±3℃ |
4×10-1或6.7×10-1 |
0．67pa/h |
≤2bar |
zqh-200 |
600×400×400(mm) |
200kg |
90kw |
1300℃ |
±3℃ |
4×10-1或6.7×10-1 |
0．67pa/h |
≤2bar |
zqh-300 |
750×500×500(mm) |
300kg |
120kw |
1300℃ |
±3℃ |
4×10-1或6.7×10-1 |
0．67pa/h |
≤2bar |
zqh-500 |
900×600×600(mm) |
500kg |
150kw |
1300℃ |
±3℃ |
4×10-1或6.7×10-1 |
0．67pa/h |
≤2bar |
zqh-800 |
1200×800×800(mm) |
800kg |
210kw |
1300℃ |
±3℃ |
4×10-1或6.7×10-1 |
0．67pa/h |
≤2bar |
