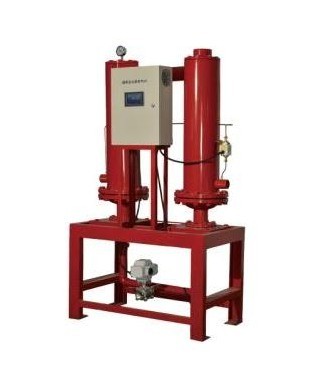

循环水旁流处理器

循环水旁流处理器综述

mydsp系列循环水旁流处理器是在全流式水处理器基础上开发出来的，并增加了多精度双级过滤功能，水处理器采用共鸣场电子水处理技术，根据水质自动调节处理信号，并仅需采用旁流式处理。旁流水处理器的目的是保持循环水的水质，使循环水系统在满足浓缩倍数的条件下有效和经济地运行。在高浓缩倍数条件下运行时，可减少补充水量和排污水量，减轻对环境的污染。

旁流水就是取部分循环水量按要求进行处理后，仍返回系统。旁流处理可分别去除悬浮物和溶解固体二类，其处理方法和一般水处理的有关方法相同，通常使用的是过滤方式去除悬浮物。主要解决水系统中的藻类繁殖、细菌生长、生锈、结垢、淤泥堆积、水质发臭等问题。具有使用简单、解决彻底、不需加药，不更改原来水系统等优点。

mydsp系列循环水旁流处理器操作配备压差/时间/手动三种功能，同时我们还为您特别设计了优先级的控制功能，即无论在任何情况下，只要系统压差达到预定值，设备都会启动自清洗功能，从而更好的保障您的系统正常运行。全系列控制系统采用plc编程、标配彩色中文液晶触摸式显示屏，可实时显示设备运行状态，系统自带操作说明，十分方便您的使用。

循环水旁流处理器超精过滤

mydsp系列循环水旁流处理器采用多精度双级过滤方式，比传统旁流处理器过滤效能更强、过滤精度更高。特殊结构的不锈钢滤筒在排污的时候能够使过滤单元内产生更大的反洗流速，使得过滤排污更为高效彻底。s型的处理器特别增设了自清洗系统，极大的完善了处理器的过滤和自洁功能。

循环水旁流处理器除垢防垢

水经过mydsp系列旁流处理器后，水分子聚合度降低，结构发生变形，产生一系列物理化学性质的微小弹性变化，如水偶极矩增大，极性增加。因而增加了水的水和能力和溶垢能力。

特定的能场改变caco3结晶过程，抑制方解石产生，提供产生文石结晶的能量。在电极作用下，处理器产生大量具有优异防垢的微晶、微晶可将水中易成垢离子优先去除，形成疏松的文石，经排污阀排出系统外。防垢除垢效果明显。.

循环水旁流处理器杀菌灭藻

电场处理水过程中，溶解氧得到活化，产生o2-、·oh、h2o2以及1o2等活性氧（o2-是超氧阴离子自由基，·oh是羟基自由基，h2o2是过氧化氢，1o2是单线态氧）。活性氧自由基能对微生物机体产生杀灭作用，是造成微生物衰老的最主要原因。o2-可损伤重要的生物大分子，造成微生物机体损伤；o2-增加微生物集体膜脂过氧化，加速衰老。从而达到杀菌灭藻的效果。

循环水旁流处理器应用范围

1） 电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业用水和生活用水及其循环冷却水、废水旁流处理系统等。

2）中央空调系统、热交换系统、热水供应系统及其他需要处理的水系统等。

3）循环水系统设计中有下列情况时，应考虑设置旁流处理器设施

a、在设计确定的浓缩倍数（尤其是较高的浓缩倍数）情况下冷却水水质超过允许指标；

b、由于外界（如空气中飘尘等）污染、工艺物料泄露及其污染物

循环水旁流处理器型号说明

mydsp循环水旁流处理器-适配管径/进出口管径/设计压力/s(有自清洗功能)

循环水旁流处理器产品特点

■输入电源：380v/220v/50hz

■控制电压：ac24v

■公称压力：1.6mpa

■工作温度：1℃—99℃

■控制方式：压差、时间、手动及plc

■过滤方式：多精度双级过滤

■过滤精度：4000∽20微米　

循环水旁流处理器产品选型

为了能更适应您的水系统技术要求以及最佳的过滤效果，达到省水、省电、节能、环保的要求，在选择自清洗过滤器的时候，请您考虑以下几个参数：

1、旁流水处理流量

2、补充水中的悬浮物含量

3、空气中含尘量

4、冷却塔进气量

5、循环冷却水中允许的悬浮物含量

6、经旁流水过滤后的悬浮物含量

7、排污和渗漏损失水量

8、风吹损失水量

9、悬浮物沉降系列，与地区环境条件、尘埃性质及颗粒大小

敞开式循环冷却水系统采用过滤处理悬浮物时，其过滤水量宜为循环冷却用水量的1%-5%或结合国内运行经验确定，也可按下式计算：

       q_mc_m+kr_ac_a-(q_b+q_w)c_r

qs=          c_r-c_s

       式中q_s————旁流水处理量（m³/h）

           q_m————补充水中的悬浮物含量（mg/l）

           c_a————空气中含尘量（g/m³）

           r_a————冷翅塔进气量（m³/h）

           c_r————循环冷却水中允许的悬浮物含量（mg/l）

           c_s————经旁流水过滤后的悬浮物含量（mg/l）

           q_b————排污和渗漏损失水量（m³/h）

           qw————风吹损失水量（m³/h）

            k————悬浮物沉降系列，与地区环境条件、尘埃性质及颗粒大小有关

密封式冷却水系统设旁流水处理器设施时，旁流量一般取水量的2%-5%。

循环水旁流处理器过滤精度对照表

微米（μm）	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5

 mydsp系列循环水旁流处理器尺寸图

 mydsp系列循环水旁流处理器规格尺寸表

型号	适配   管径 mm	长 l   mm	宽 w   mm	高 h   mm	a   mm	b   mm	c   mm	进出水管径mm	排污管径mm	适用水量			水头 损失 m	重   量 kg	功   率 w
										循环水量（t/h）		水景池
										冷却水 冷冻水	热水循环系统	水池   容积
mydsp80	80	900	540	1630	860	475	200	25	25	65	33	33	0.2	152	45
mydsp100	100	900	540	1630	860	475	200	25	25	100	50	50	0.4	155	50
mydsp125	125	900	540	1630	860	475	200	25	25	130	65	65	0.4	158	80
mydsp150	150	900	540	1630	860	475	200	25	25	200	100	100	1.0	161	80
mydsp200	200	900	540	1630	860	475	200	25	25	350	170	170	1.0	164	80
mydsp250	250	900	540	1630	860	475	200	25	25	500	250	250	1.0	167	80
mydsp300	300	900	540	1630	860	475	200	25	25	750	370	370	1.0	176	100
mydsp350	350	900	540	1630	860	475	200	25	25	850	430	430	1.0	198	100
mydsp400	400	900	540	1630	860	475	200	40	25	100	500	500	1.0	232	120
mydsp450	450	950	540	1630	860	475	200	40	25	1400	700	700	1.0	244	120
mydsp500	500	950	540	1630	860	475	200	50	25	1700	850	850	1.0	266	150
mydsp600	600	950	540	1630	860	505	200	50	25	2600	1300	1300	1.0	328	150
mydsp700	700	1200	725	1630	860	505	200	65	40	3400	1700	1700	1.0	355	200
mydsp800	800	1200	725	1630	860	505	200	65	40	4300	2200	2200	1.0	368	200
备注：此数据仅供参考，以实物为准！如有更改，恕不另行通知

循环水旁流处理器材质

■壳 体：碳钢

■滤 网：316l不锈钢

■排污阀：铸铁、铜、不锈钢

■控制器：pvc、铝

■密封圈：epdm橡胶

注：可根据客户要求订制其他特殊材质，具体情况请咨询本公司。

循环水旁流处理器设备安装与连接

（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。

（2）按照循环水旁流处理器本体上的箭头提示方向连接管道，使水流方向与本体上的箭
         头方向一致，安装时,应注意使排污阀的出口方向为水平或向下,以保证排污更彻底。

（3）循环水旁流处理器应安装在需要保护的用水设备之前，并尽量靠近用水设备。

（4）在动力系统中，循环水旁流处理器应安装在水泵与用水设备之间，越靠近用水设备

           越好。当泵与用水设备之前的压力超过过滤器的极限压力时，循环水旁流处理器也
           可 安装在水泵之前，并尽量靠近水泵。

（5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过10米。

（6）安装时应考虑便于检修，循环水旁流处理器前后应安装关断阀门。

（7）如果安装在室外应考虑安装防雨罩。

循环水旁流处理器安装形式

• 品牌 明宇
• 产品用途 防垢、除垢、杀菌、灭藻等
• 产品别名 循环水旁流处理器
