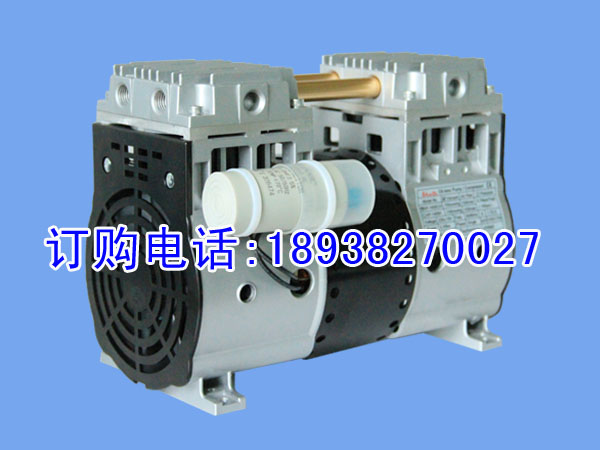

型号: ap-1400c    无油微型空气压缩机
****************************************
额定电压/频率: 220v/50hz,15uf(可按要求制作)
输入功率:      ≤500w
额定空气流量:  ≤6.6m3/h(110l/min)@2.068kgf/cm^2
额定工作压力:  206.8kpa(2.068kgf/cm^2)
最大空气流量:  ≤9.0m3/h(150l/min)
最大瞬间压力:  600-700k
噪音:          ≤60db(a)
使用环境温度:  5-40℃
绝缘等级:      b
冷态绝缘电阻(常态):≥100mω
耐电压强度:   1500v/50hz 1min无击穿
热保护器:     自动复位130±5℃
重量:         7.85kg
安装尺寸:     l203*w112mm(安装孔∮7mm)
外形尺寸:     l244*w125*h181mm
重新启动压力: 0kpa
进排气孔螺纹规格:1/4-18fnpt管螺纹

微型无油压缩机
型号	电压	频率	马达 功率	最大 空气流量	最大工 作压力	额定空 气流量	额定工 作压力	噪音	重量
ap-1800c	220v, 110v	50hz, 60hz	0.60kw	175l/min	800kpa	123l/min	300kpa	60db	8.7kg
ap-1400c	220v, 110v	50hz, 60hz	0.50kw	150l/min	700kpa	110l/min	206.8kpa	58db	8.5kg
ap-550c	220v, 110v	50hz, 60hz	0.32kw	91l/min	600kpa	55l/min	206.8kpa	56db	6.0kg
ap-300c	220v, 110v	50hz, 60hz	0.20kw	35l/min	400kpa	25l/min	150kpa	50db	3.5kg
ap-200c	220v, 110v	50hz, 60hz	0.15kw	33l/min	200kpa	22l/min	100kpa	48db	1.8kg



一、产品特点
ap系列无油润滑微型压缩机是我公司自行设计研制开发的高性能、高新科技无油空压机，响应当今世界所倡导的节能环保型社会的要求，将科技成果转化成为高科技产品，具有高效节能、安全环保、运行平稳、低噪音、高可靠性、长寿命、低温升、体积小、重量轻、外形美观、结构简单、完全无油易维护等特点；
可广泛应用于医疗设备、汽车工业、自动控制、印刷机械、包装机械、食品保鲜、水产养殖、水净化处理、分析仪器、美容保健、广告制作、设备维修、生物制药、通讯电子、石油化工、环境检测系统、高原地区制氧等领域；是工业化社会需要纯净和环保压缩空气者的最佳选择，本产品同时可作为真空泵使用。

二、工作原理
压缩机的结构原理如图所示，连杆通过轴承与偏心压装在一起，偏心轮锁紧在电机轴上，由于转轴的旋转，带动连杆往复运动，从而实现空气的的吸入、压缩和排出过程。

三、安装使用说明
1.将压缩机尽可能地放在通风好、灰尘少、湿度小的位置；
  底座用橡胶减震脚或弹簧减震固定。
2.进气口接1/4-18npt接头或者其它规格接头和进气过滤消声器等装置，接好管子；出气口接管或消音器。
3.使用的电源应有足够的容量，确认使用的电压符合产品要求。
4.按照接线要求接好电源与电容线。
5.检查压缩机各元件无异常后，将电源线插头插到符合要求的电源插座上（电源插座必须接地良好），机器开始工作。
6.调节调压阀使压力表指示所需压力并稳定。
7.压缩机不使用时，调节调压阀排空空气后，再切断电源。
8.严禁随意拉扯引出线，以免造成损坏或造成产品故障。

四、维护与保养
1.机壳外部清理，请在切断电源的情况下，用干燥柔软的抹布清理机壳外部的灰尘污垢，每月至少清理一次。
2.进气过滤消音器的清洗，过滤消声器过滤棉的清洗很重要，它直接影响压缩机的流量和寿命，每月至少清洗一次，请将消声器拧下，拆开消声器端盖，取出过滤棉，用清水冲洗干净，凉干，再安装好使用。如果不能清洗干净，请更换过滤棉。
3.使用时请将底座和减震脚固定螺栓拧紧，尽量放在通风洁净的地方。
4.压缩机工作时，严禁触及机上任何元件。
5.本产品为无油压缩机，严禁加油润滑。
6.产品长期不使用时，请将其清理干净，放在通风干燥的地方

五、注意事项
1.正确选择跟产品铭牌上相符合的电源与电容器，电源电压超出使用范围或电压波动大时，请加稳压装置后再使用。
2.本产品使用环境温度-10至+40℃海拔不高于1500m，超过1500m使用高原型压缩机。使用时，尽量放置于通风清洁场所。
3.选用合适的进气过滤消声器，并定期清洗或更换。
4.本产品的间断使用压力为额定排气压力的1.3倍，气路系统中配置的安全阀排气压力，不应小于该压力。
4.该产品使用的介质为空气，如需用于其它的介质，请咨询本公司。
5.当延长电源线时，应考虑电压降。

六、质量保证
产品自出厂之日起一年内在正常使用管理的条件下，凡因质量问题而造成不能正常工作，我公司无偿地为用户保修。外观及易损件不属保证范围。
