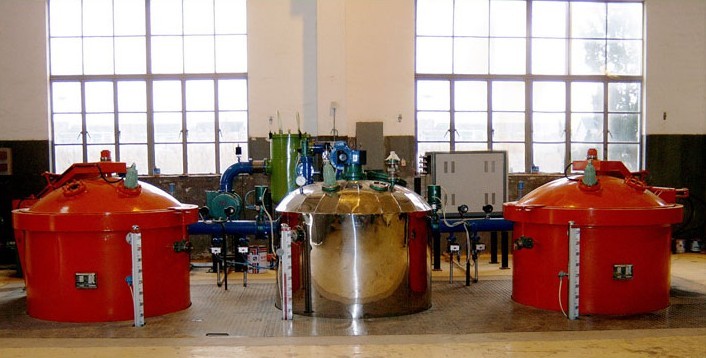

| 真空浸漆设备 >> vpi真空-压力浸渍设备—浸沥青设备 |
|
|
| vpi真空-压力浸渍设备—浸沥青设备主要用于碳素材料，碳纤维材料等的沥青浸渍非常适用，其可防止沥青的炭化和固化，能有效的对工件进行浸渍。对于电工行业线圈的真空浸渍，可广泛应用于h级绝缘干式变压器、电动机车车载变压器、电器产品线圈等电工产品的浸漆处理。 |
| 特点： |
| ◆处理后的干式变压器，浸透彻底，局放≤5pc |
| ◆浸渍罐罐口采用唇形密封胶圈，满足了真空和加压工况下的密封。 |
| ◆采用压差式底部输回漆结构，输回漆干净彻底。 |
| ◆真空机组高效抽气，先进的过滤装置保证了真空机组的长期运行。 |
| ◆对于需要加热，低温贮存的绝缘漆采用加热一制冷装置，保证了绝缘漆的工作温度和低温贮存。 |
| ◆电控系统采用plc控制\人工控制，人机对话，安全可靠，模拟屏颧监控整套设备的运行状况。 |
| |
|
|
|
|
|
|
| 标准规格 单位：mm |
| h╲φ |
1600 |
1800 |
2000 |
2400 |
3200 |
4200 |
| 1800 |
● |
● |
● |
|
|
|
| 2000 |
● |
● |
● |
● |
● |
● |
| 2600 |
|
|
|
|
● |
● |
| 注：浸漆罐/储漆罐可根据客户要求生产 |
| |
|
|
|
|
|
|
| 设备分类 |
| ◆vpi干式变压器真空压力浸渍设备 (浸漆) |
| ◆vpi耐火材料真空压力浸渍设备 (浸盐) |
| |
|
|
|
|
|
|
| 标准真空压力浸渍设备规格 |
| 浸罐尺寸（mm） |
工作真空度（pa） |
漏率（pa.l/s） |
加热（℃） |
冷却 |
工作压力（mpa） |
| 1600×1800 |
≤65 |
≤100 |
可选 |
可选 |
≤0.6 |
| 1800×2000 |
≤65 |
≤100 |
可选 |
可选 |
≤0.6 |
| 2000×2200 |
≤65 |
≤100 |
可选 |
可选 |
≤0.6 |
| 2400×2800 |
≤65 |
≤100 |
可选 |
可选 |
≤0.6 |
| 2600×3000 |
≤65 |
≤100 |
可选 |
可选 |
≤0.6 |
| 3200×3000 |
≤65 |
≤100 |
可选 |
可选 |
≤0.6 |
| 注：用于h级干式变压器浸漆设备规格可在上表选择。 |
| |
|
|
|
|
|
|
| 电容器浸油设备规格（立式、卧式） |
| 浸罐尺寸（mm） |
工作真空度（pa） |
漏率（pa.l/s） |
加热（℃） |
冷却 |
工作压力（mpa） |
| 500×800 |
≤5 |
≤50 |
60-100 |
可选 |
≤0.6或不用 |
| 800×1000 |
≤5 |
≤50 |
60-100 |
可选 |
≤0.6或不用 |
| 1200×1500 |
≤5 |
≤50 |
60-100 |
可选 |
≤0.6或不用 |
| 1600×1800 |
≤5 |
≤50 |
60-100 |
可选 |
≤0.6或不用 |
| 1800×2000 |
≤5 |
≤50 |
60-100 |
可选 |
≤0.6或不用 |
| 注：可选用长方体真空浸油罐 |
