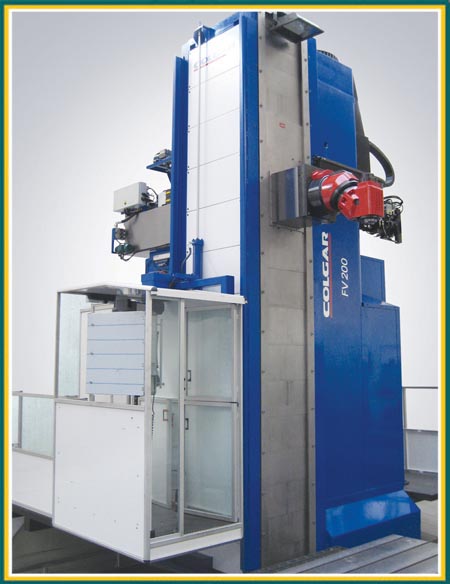

fv200型数控落地镗铣加工中心
一、用途
fv200型数控落地镗铣加工中心是我公司引进意大利colgar公司技术合作生产产品，具有铣削、镗削、钻削、攻丝锪孔等多种功能。机床的自动化程度、精度、性能等方面达到当今世界先进水平，是一台高速、高效、高精度的自动化机床，主轴最大转速6000 r/min，x、y、z轴最大进给速度40m/min。广泛适用于军工、核电、风电、能源、冶金、船舶、航空、航天、交通等机械制造行业大型复杂工件的粗、精加工。
二、结构
机床的主要组成部分有：床身及x向滑台、立柱及y向滑台、z向滑枕、可移动回转工作台（可选）、固定工作台（可选）、万能铣头（可选）、刀库（可选）、附件头库（可选）、液压和气动系统、排屑与冷却系统、自动润滑系统以及电气数控系统等。
三、特点
1 、机床配备了数控静压回转工作台，可对工件不同方向进行加工，扩展了机床的加工工艺范围。
2、配备了自动万能铣头可对工件进行立卧五面加工和四坐标联动曲面加工。
3、配备了立卧自动换刀链式刀库和可自动更换附件头的头库。减少了更换刀具和附件头的时间，提高了机床自动化程度和生产效率。
4、具有y向滑台重心平衡伺服补偿和z向滑枕变形伺服补偿装置，提高了加工精度。
四、主要技术参数
1、主机技术参数
|
主轴锥孔 |
iso50 |
|
立柱纵向行程（x轴） |
8000mm(4000～24000mm可选) |
|
主轴箱垂直行程（y轴） |
4000mm(2000mm、3000 mm可选) |
|
滑枕水平行程（z轴） |
1500mm |
|
滑枕截面尺寸 |
430 mm×530 mm |
|
主轴转速（两档） |
恒扭矩5～310r/min |
|
恒功率310～6000 r/min |
|
主轴最大扭矩（n≤310r/min）（s1/s6） |
900/1170 nm |
|
主轴电机功率（s1/s6） |
29/37.5 kw |
|
x、y、z轴最大进给速度 |
40m/min |
|
x、y、z轴最大进给力 |
20kn |
|
x、y、z轴进给伺服电机功率/扭矩 |
15.7 kw/50 nm |
|
冷却液容量 |
1000l |
|
外冷泵压力/流量 |
0.6mpa/110l/min |
|
内冷泵压力/流量 |
4mpa/33l/min |
|
压缩空气压力 |
0.5mpa |
|
数控系统 |
西门子840d |
|
数控轴数 |
5（4联动） |
|
电机总功率 |
约85kw |
|
x、y轴定位精度（vdi/dgq 3441） |
15+5(l-2000)/1000 μm |
|
z轴定位精度（vdi/dgq 3441） |
25 μm |
|
x、y、z重复定位精度（vdi/dgq 3441） |
15 μm |
|
主机重量(x=8m,y=4m) |
约40t |
2、回转工作台技术参数
|
回转工作台型号 |
trt150 |
|
回转工作台面尺寸 |
2500x2500mm |
|
回转工作台t型槽尺寸/间距 |
28mm/250mm |
|
回转工作台定心直径 |
φ80h7 |
|
回转工作台静压支撑直径 |
φ1500mm |
|
回转工作台纵向行程（v轴） |
1500mm |
|
v轴进给速度 |
0～15m/min |
|
回转工作台回转速度（b轴） |
0.002～1.6r/min |
|
v、b轴进给电机功率/扭矩 |
10.5 kw/50 nm |
|
v轴定位精度（vdi/dgq 3441） |
15+5(l-2000)/1000 μm |
|
v轴重复定位精度（vdi/dgq 3441） |
15μm |
|
b轴回转定位精度（vdi/dgq 3441） |
6＂ |
|
b重复定位精度（vdi/dgq 3441） |
3＂ |
|
回转工作台最大承重 |
30t |
|
回转工作台重量 |
约20t |
3、刀库主要技术参数（可选）
|
刀库型号 |
mc-ov-13-4 |
|
刀具数量 |
40（60可选） |
|
刀库型式 |
链式 |
|
刀库链节距 |
130mm |
|
刀具最大直径 |
（满刀） |
φ125mm |
|
（相邻空刀） |
φ250mm |
|
刀具最大长度 |
600mm |
|
刀具最大重量 |
30kg |
|
换刀位置 |
水平和垂直 |
|
换刀时间
|
（水平） |
20s |
|
（垂直） |
30s |
4、自动万能铣头技术参数
|
型号 |
ta100/6（1°） |
|
主轴锥孔 |
iso50 |
|
速比 |
1：1 |
|
最高转速 |
6000r/min |
|
最大扭矩 |
1000nm |
|
a轴分度（鼠齿盘） |
360x1° |
|
c轴分度（鼠齿盘） |
360x1° |
|
松刀方式 |
液压 |
|
重量 |
600kg | |
