详情描述

lydz交叉滚子轴承作为工业机器人的关键配套件之一，主要包括两大类用于工业机器人的轴承，一是等截面薄壁轴承，另一类是十字交叉圆柱滚子轴承。另外还有谐波减速器轴承、直线轴承、关节轴承等，但主要是前两种轴承。

lydz工业机器人轴承特点：1.可承受轴向、径向、倾覆等方向综合载荷；2.薄壁型轴承；3.高回转定位精度。任何可满足此种设计需求的轴承都可用于工业机器人手臂、回转关节、底盘等部位。交叉滚子轴承是典型的工业机器人轴承，可用于机器人手臂和回转关节等位置。

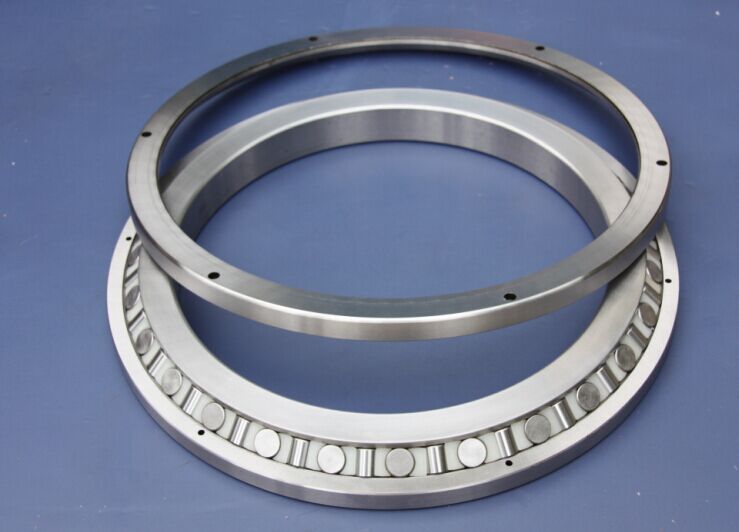

lydz交叉滚子轴承，交叉滚子轴承的特征是轴承中有1个滚道, 两排交叉排列的滚子。与传统的推力轴承+径向定心轴承组合相比，交叉滚子轴承结构紧凑、体积小巧，并简化了工作台设计，从而降低了转台的成本。另外，由于使用了优化的预紧力，该类轴承具有很高的刚度，因而转台的刚度和精度也都得到了保证。得益于两排交叉滚子的设计，轴承的有效跨距能被显著提高，所以该类轴承具有很高的抗倾覆力矩。

结构特点：lydz交叉滚子轴承，是圆柱滚子在呈90度的v形沟槽滚动面上通过隔离块被相互垂直地排列，所以交叉滚子轴承可承受径向负荷、轴向负荷及力矩负荷等多方向的负荷。内外圈的尺寸被小型化，极薄形式更是接近于极限的小型尺寸，并且具有高刚性，且精度可达到p5、p4、p2级。

ina交叉滚子轴承sx系列型号如下：

sx011814 sx011818 sx011820 sx011824 sx011828 sx011832 sx011836 sx011840 sx011848 sx011860 sx011868 sx0118/500

sx 系列型号 identification numbe	主要尺寸 main dimensions							靠肩尺寸 shoulder height			基本的额定负荷 ( 轴向 ) basic load rating ( axial )			基本的额定负荷 ( 径向 ) basic load ratingradial )	重量 weight
sx 系列型号 identification numbe	内径 inner ring d	外径 outer ring d	滚子节圆直径 roller pitch circle diameter dp	宽度 width b b1	油孔 greasing hole φ	r	de	di	ca kn	c0a kn	cr kn	cor kn	kg
sx011814	70	90	80	10	1.2	0.6	79.5	80.5	15.4	51	11	20	0.3
sx011818	90	115	102	13	1.2	1	101.5	102.5	26	91	18	37	0.4
sx011820	100	125	112	13	1.2	1	111.5	112.5	28	102	19	41	0.5
sx011824	120	150	135	16	1.5	1	134.4	135.6	41	146	27	59	0.8
sx011828	140	175	157	18	1.5	1.1	156.3	157.7	64	240	45	96	1.1
sx011832	160	200	180	20	1.5	1.1	179.2	180.8	69	275	49	111	1.7
sx011836	180	225	202	22	2	1.1	201.2	202.8	96	381	69	153	2.3
sx011840	200	250	225	24	2	1.5	224.2	225.8	102	425	72	170	3.1
sx011848	240	300	270	28	2	2	269.2	270.8	148	640	105	255	5.3
sx011860	300	380	340	38	2.5	2.1	339.2	340.8	243	1070	173	425	12
sx011868	340	420	380	38	2.5	2.1	379.2	380.8	260	1220	185	485	13.5
sx011880	400	500	450	46	2.5	2.5	449	451	385	1800	275	720	24
sx0118/500	500	620	560	56	2.5	3	558.8	561.2	560	2750	395	1100	44
