yrt50转台轴承特点：轴向/径向轴承yrt

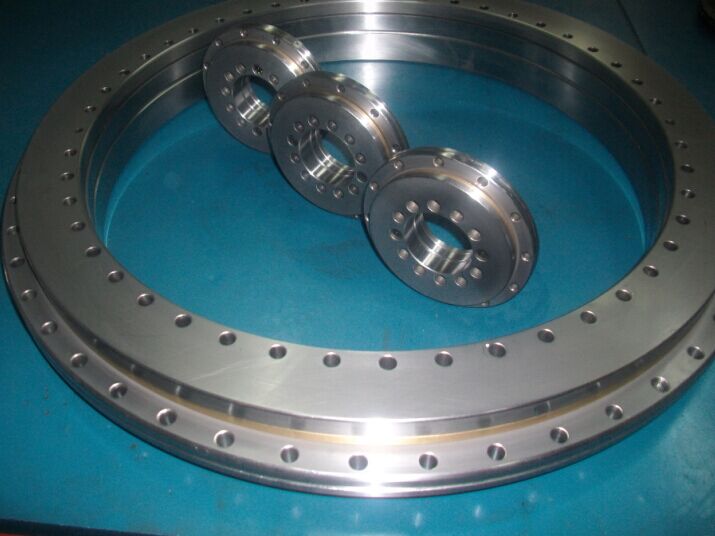

yrt轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。
轴承特点：
1、高精度：精度可达到p4、p2级；
2、高刚性：该系列轴承均带有预载荷；
3、高承载：可承受轴向载荷、径向载荷、倾覆载荷。
4、高转速：yrts系列轴承可应用于转速较高的工作场合。
|
轴承代号 bearing type |
外形尺寸boundary dimensions |
轴向跳动和径向跳动（μm）radial runout and axial runout | |||||||||||
|
d |
d |
h |
h1 | ||||||||||
|
公称尺寸 nominal dimension |
上偏差 high |
下偏差 low |
公称尺寸 nominal dimension |
上偏差 high |
下偏差 high |
公称尺寸 nominal dimension |
公称尺寸 nominal dimension |
偏差 deviation | |||||
|
单位unit：mm | |||||||||||||
|
yrt50 |
50 |
0 |
-0.008 |
126 |
0 |
-0.011 |
30 |
20 |
±0.125 |
2 | |||
