1.洛阳东轴yrt120轴承参数：
内径(mm)-120
外径(mm)-210
宽度(mm)-40
重量(kg)-5.3
材料-gcr15/gcr15simn
精度等级-p5/p4/p2
润滑类型-脂润滑
旋转部分-内圈外圈旋转
承载方向-轴向径向多向承载
轴承结构-内外圈一体式
2.洛阳东轴yrt120轴承特点：

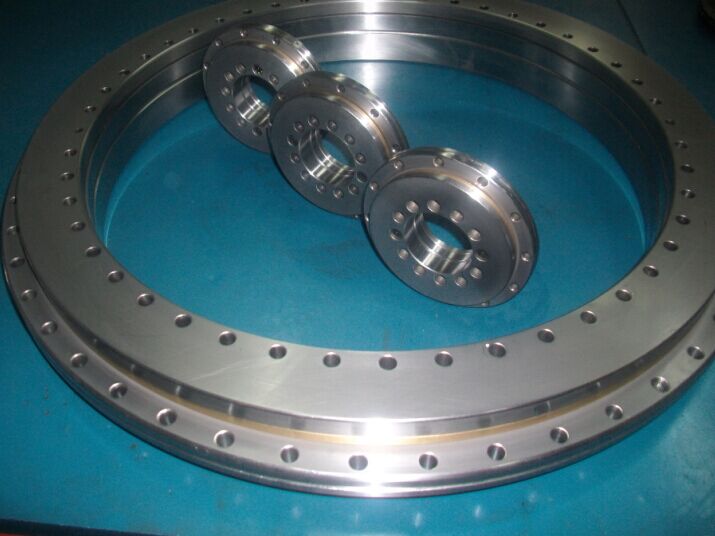

yrt转台轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铁刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。
3.洛阳东轴yrt120轴承尺寸参数：
|
轴承代号 bearing type |
外形尺寸boundary dimensions |
轴向跳动和径向跳动（μm）radial runout and axial runout | |||||||||||
|
d |
d |
h |
h1 | ||||||||||
|
公称尺寸 nominal dimension |
上偏差 high |
下偏差 low |
公称尺寸 nominal dimension |
上偏差 high |
下偏差 high |
公称尺寸 nominal dimension |
公称尺寸 nominal dimension |
偏差 deviation | |||||
|
单位unit：mm | |||||||||||||
|
yrt50 |
50 |
0 |
-0.008 |
126 |
0 |
-0.011 |
30 |
20 |
±0.125 |
2 | |||
|
yrt80 |
80 |
0 |
-0.009 |
146 |
0 |
-0.011 |
35 |
23.35 |
±0.155 |
3 | |||
|
yrt100 |
100 |
0 |
-0.01 |
185 |
0 |
-0.015 |
38 |
25 |
±0.1755 |
3 | |||
|
yrt120 |
120 |
0 |
-0.01 |
210 |
0 |
-0.015 |
40 |
26 |
±0.1755 |
3 | |||
|
yrt150 |
150 |
0 |
-0.013 |
240 |
0 |
-0.015 |
40 |
26 |
±0.1755 |
3 | |||
|
yrt180 |
180 |
0 |
-0.013 |
280 |
0 |
-0.018 |
43 |
29 |
±0.1755 |
4 | |||
|
yrt200 |
200 |
0 |
-0.015 |
300 |
0 |
-0.018 |
45 |
30 |
±0.1755 |
4 | |||
|
yrt260 |
260 |
0 |
-0.018 |
385 |
0 |
-0.02 |
55 |
36.5 |
±0.2000 |
6 | |||
|
yrt325 |
325 |
0 |
-0.023 |
450 |
0 |
-0.023 |
60 |
40 |
±0.2000 |
6 | |||
|
yrt395 |
395 |
0 |
-0.023 |
525 |
0 |
-0.028 |
65 |
42.5 |
±0.2000 |
6 | |||
|
yrt460 |
460 |
0 |
-0.023 |
600 |
0 |
-0.028 |
70 |
46 |
±0.2255 |
6 | |||
|
yrt580 |
580 |
0 |
-0.025 |
750 |
0 |
-0.035 |
90 |
60 |
±0.2500 |
10 | |||
|
yrt650 |
650 |
0 |
-0.038 |
870 |
0 |
-0.05 |
122 |
78 |
±0.2500 |
10 | |||
|
yrt850 |
850 |
0 |
-0.05 |
1095 |
0 |
-0.063 |
124 |
80.5 |
±0.3000 |
12 | |||
|
yrt950 |
950 |
0 |
-0.05 |
1200 |
0 |
-0.063 |
132 |
86 |
±0.3000 |
12 | |||
|
yrt1030 |
1030 |
0 |
-0.072 |
1300 |
0 |
-0.08 |
145 |
92.5 |
±0.4000 |
15 | |||
4.洛阳东轴yrt120轴承安装：
yrt型转台轴承安装调试
设计与安装
运输时固定螺钉保护轴承零件，为了较易定心安装，安装时固定螺钉可以松开，安装后固定螺钉应再拧紧或者最好用定位螺钉替换固定螺钉。
-有或无附加支撑环都可安装l-截面环2
a)无支撑环的，轴承代号yrt
b)用l-截面环支撑环的，轴承代号yrt…vsp,l-截面环的整个表面都必须得到支撑。
-装配力只能通过被安装的轴承套圈进行传递，绝不能通过滚动体传递。
-定位螺钉应用扭力扳手以呈十字交叉的形式来拧紧。
-安装和拆卸式不要分开或交换轴承零件。
-启动摩擦力矩是尺寸表中所列轴承摩擦力矩的3~3.5倍。"
