特点：轴向/径向轴承yrt

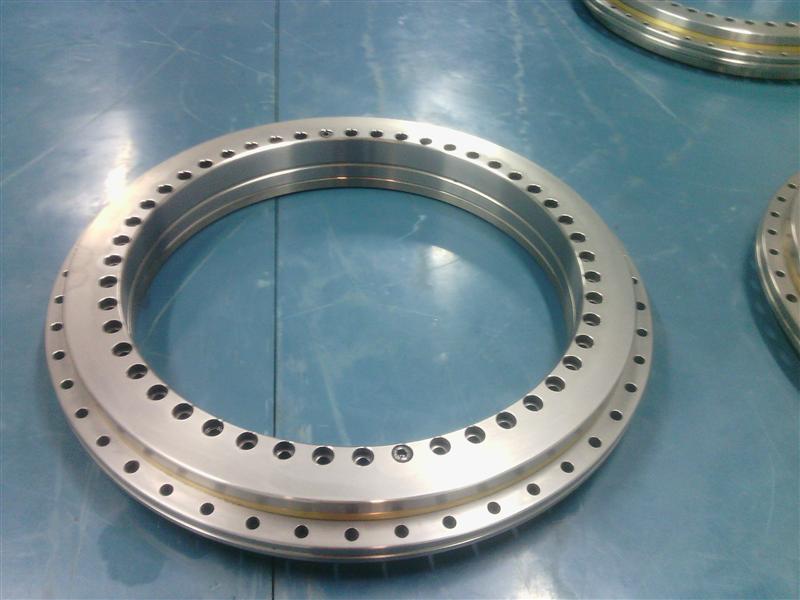

yrt轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。高倾斜刚度和极高的精度。适用于回转工作台，卡盘和铣刀头以及测量和实验中的轴承配置。该型轴承对与之相配的设备零件的要求也较高。安装时需控制安装螺钉的扭紧力矩。
轴承特点：
1、高精度：精度可达到p4、p2级；
2、高刚性：该系列轴承均带有预载荷；
3、高承载：可承受轴向载荷、径向载荷、倾覆载荷。
4、高转速：yrts系列轴承可应用于转速较高的工作场合。
|
轴承代号 bearing type |
外形尺寸boundary dimensions |
轴向跳动和径向跳动（μm）radial runout and axial runout | |||||||||||
|
d |
d |
h |
h1 | ||||||||||
|
公称尺寸 nominal dimension |
上偏差 high |
下偏差 low |
公称尺寸 nominal dimension |
上偏差 high |
下偏差 high |
公称尺寸 nominal dimension |
公称尺寸 nominal dimension |
偏差 deviation | |||||
|
单位unit：mm | |||||||||||||
|
yrt260 |
260 |
0 |
-0.018 |
385 |
0 |
-0.02 |
55 |
36.5 |
±0.2000 |
6 | |||
轴承代号
bearing type 外形尺寸boundary dimensions 轴向跳动和径向跳动（μm）radial runout and axial runout
d d h h1
公称尺寸
nominal dimension 上偏差 high 下偏差 low 公称尺寸
nominal dimension 上偏差 high 下偏差 high 公称尺寸
nominal dimension 公称尺寸
nominal dimension 偏差 deviation
单位unit：mm
yrt260 260 0 -0.018 385 0 -0.02 55 36.5 ±0.2000 6
yrt80 80 0 -0.009 146 0 -0.011 35 23.35 ±0.155 3
yrt100 100 0 -0.01 185 0 -0.015 38 25 ±0.1755 3
yrt120 120 0 -0.01 210 0 -0.015 40 26 ±0.1755 3
yrt150 150 0 -0.013 240 0 -0.015 40 26 ±0.1755 3
yrt180 180 0 -0.013 280 0 -0.018 43 29 ±0.1755 4
yrt200 200 0 -0.015 300 0 -0.018 45 30 ±0.1755 4
yrt260 260 0 -0.018 385 0 -0.02 55 36.5 ±0.2000 6
yrt325 325 0 -0.023 450 0 -0.023 60 40 ±0.2000 6
yrt395 395 0 -0.023 525 0 -0.028 65 42.5 ±0.2000 6
yrt460 460 0 -0.023 600 0 -0.028 70 46 ±0.2255 6
yrt580 580 0 -0.025 750 0 -0.035 90 60 ±0.2500 10
yrt650 650 0 -0.038 870 0 -0.05 122 78 ±0.2500 10
yrt850 850 0 -0.05 1095 0 -0.063 124 80.5 ±0.3000 12
yrt950 950 0 -0.05 1200 0 -0.063 132 86 ±0.3000 12
yrt1030 1030 0 -0.072 1300 0 -0.08 145 92.5 ±0.4000 15
轴承代号bearing type 外形尺寸boundary dimensions 固定孔 fixing holes
d d h h1 c d1 dn dm 内圈inner ring 外圈outerring
单位unit：mm d0 ds ts 数量
quantity dl 数量
quantity
mm mm
yrt50 50 126 30 20 10 105 63 116 5.6 - - 10 5.6 12
yrt80 80 146 35 23.35 12 130 92 138 5.6 10 4 10 4.6 12
yrt100 100 185 38 25 12 160 112 170 5.6 10 5.4 16 5.6 15
yrt120 120 210 40 26 12 184 135 195 7 11 6.2 22 7 21
yrt150 150 240 40 26 12 214 165 225 7 11 6.2 34 7 33
yrt180 180 280 43 29 15 244 194 260 7 11 6.2 46 7 45
yrt200 200 300 45 30 15 274 215 285 7 11 6.2 46 7 45
yrt260 260 385 55 36.5 18 345 280 365 9.3 15 8.2 34 9.3 33
yrt325 325 450 60 40 20 415 342 430 9.3 15 8.2 34 9.3 33
yrt395 395 525 65 42.5 20 486 415 505 9.3 15 8.2 46 9.3 45
yrt460 460 600 70 46 22 560 482 580 10 15 8.2 46 10 45
yrt580 580 750 90 60 30 700 610 720 11.4 18 11 46 11.4 42
yrt650 650 870 122 78 34 800 680 830 14 20 13 46 14 42
yrt850 850 1095 124 80.5 37 1018 890 1055 18 26 17 58 18 54
yrt950 950 1200 132 86 40 1130 990 1160 18 26 17 58 18 54
yrt1030 1030 1300 145 92.5 40 1215 1075 1255 18 26 17 60 18 66
固定螺钉数量
number of retaining screws 螺纹拔取孔 extraction thread hole 节距
number of pitches x angle of pitches 螺钉拧紧力
矩
screw tightening torque 基本额定载荷basic load rating 极限转速
limiting speed 轴承摩擦力矩
bearing frictional torque 重量
weight 轴承代号
bearing type
轴向axial 径向radial
动
dynamic load 静
static load 动
dynamic load 静
static load
ma ca coa cr cor 脂grease
g 数量quantity 数量xt quantity nm kn r/min nm kg
2 - - 12×30° 8.5 38 158 28.5 49.5 440 2.5 1.6 yrt50
2 - - 12×30° 8.5 56 255 42.5 100 530 3 2.4 yrt80
2 m5 3 18?0 8.5 76.5 415 47.5 120 430 3 4.1 yrt100
2 m8 3 24?5 14 102 540 52 143 340 7 5.3 yrt120
2 m8 3 36?0 14 112 630 56 170 320 10 6.2 yrt150
2 m8 3 48?.5 14 118 710 69.5 200 280 12 7.7 yrt180
2 m8 3 48?.5 14 120 765 81.5 220 260 14 9.7 yrt200
2 m12 3 36?0 34 160 1060 93 290 200 20 18.3 yrt260
2 m12 3 36?0 34 275 1930 120 345 170 40 25 yrt325
2 m12 3 48?.5 34 300 2280 186 655 140 55 33 yrt395
2 m12 3 48?.5 34 355 2800 200 765 120 70 45 yrt460
2 m12 6 48?.5 68 490 4250 228 965 80 140 89 yrt580
2 m12 6 48?.5 116 1040 8000 490 1800 65 200 170 yrt650
2 m16 6 60? 284 1000 8650 455 1730 50 300 253 yrt850
2 m16 6 60? 284 1290 11400 530 2040 40 600 312 yrt950
12 m16 6 72? 284 1380 12000 620 2650 35 800 375 yrt1030
