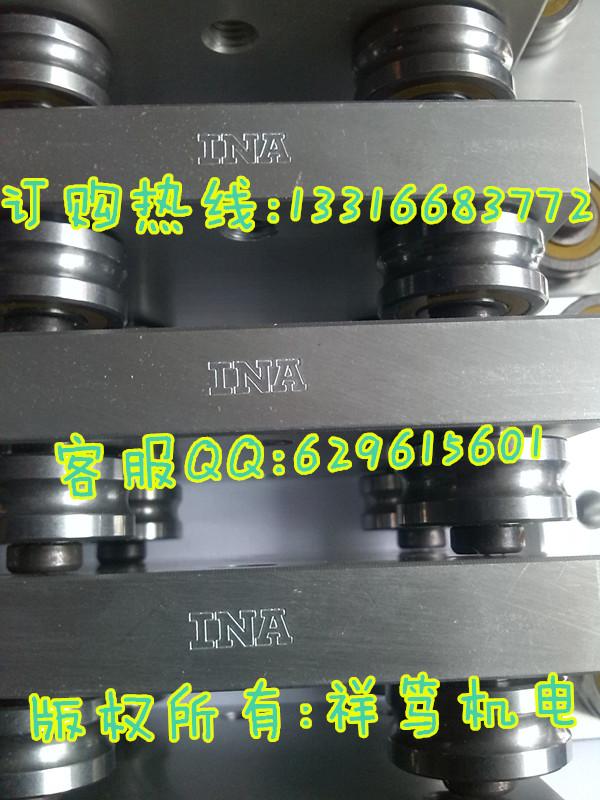

       | | | | | 1) | | | | 2) | | | | 3) | | | | 根据 din 3 405 m3 标准, 润滑嘴被松散提供 |
| | a1 | 9,5 mm | | | a2 | 4 mm | | | a3 | 8,3 mm | | | a4 | 7,2 mm | | | al max | 53 mm | | | al min | 20 mm | | | ar max | 53 mm | | | ar min | 20 mm | | | b | 15 mm | | | g2 | m4 | | | 根据 din iso 4762-12.9的螺钉
最大锁紧力矩（nm）：
m4 = 5
m5 = 10
m6 = 17
m8 = 41
m10 = 83
m12 = 140
m14 = 220
如有可能;，应有螺钉防松措施。 |
| | h1 | 4,3 mm | | | h5 | 4,75 mm | | | h | 15 mm | | | h1 | 8,15 mm | | | jb | 26 mm | | | jl | 26 mm | | | jl6 | 11,1 mm | | | jl | 60 mm | | | k1 | m4 | | | 根据 din iso 4762-12.9的螺钉
最大锁紧力矩（nm）：
m3 = 2.5
m4 = 5
m5 = 10
m6 = 17
m8 = 41
m10 = 83
m12 = 140
m14 = 220
m16 = 340
如有可能;，应有螺钉防松措施。 |
| | l1 | 39,8 mm | | | ls | 1,3 mm | | | lmax | 1200 mm | | | 单根导轨的最大长度；更长的导轨可以分成几段供货，并且相应地标注。
根据合同约定，单根导轨最大长度可达到6米。 |
| | n3 | 2,57 mm | | | n4 | 2,57 mm | | | s | 0,8 mm | | | t5 | 6 mm | | | w6 | 6 mm | |
| | | | mw | 0,2 kg | | | ms | 1,44 kg/m | | | | | | | 根据 din 636,基本额定载荷的计算，
基本额定动载荷基于实践经验。 |
| | c | 7200 n | | | c0 | 14500 n | | | m0x | 150 nm | | | m0y | 100 nm | | | m0z | 100 nm | | | | | | | 新滑块不能应用在以前的导轨 tkvd15(-u)上 |
|
|
|
